Условные проходы штуцеров аппаратов цилиндрических для газовых и жидких сред

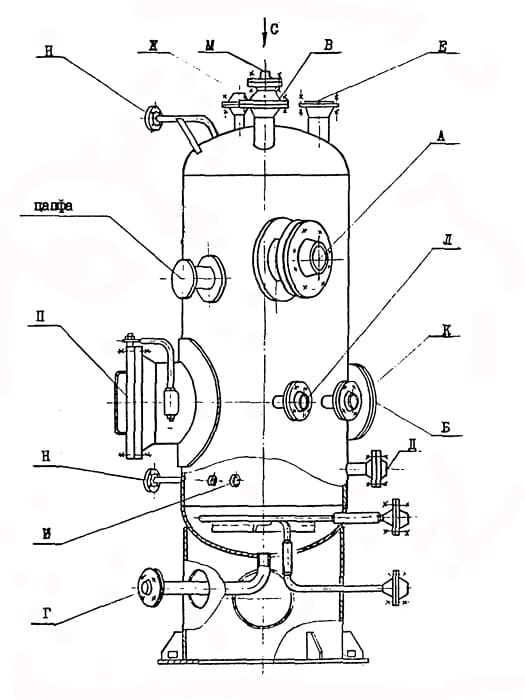

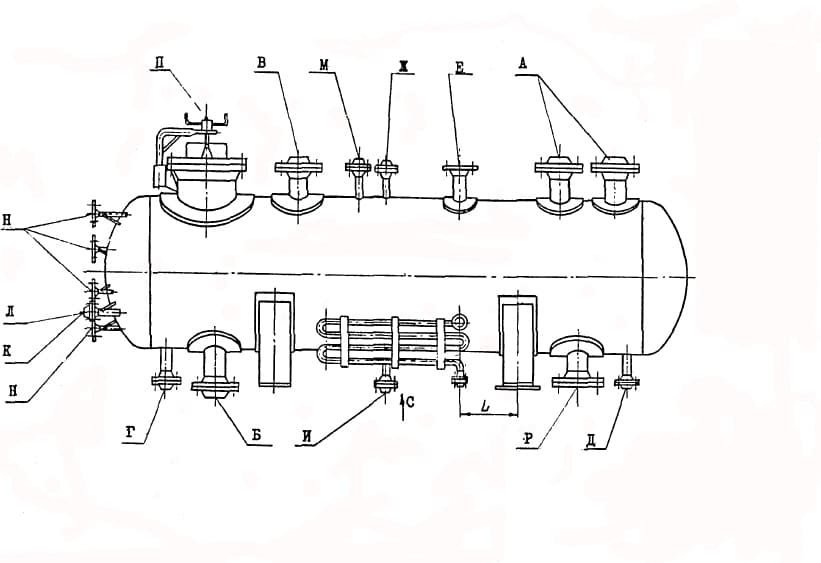

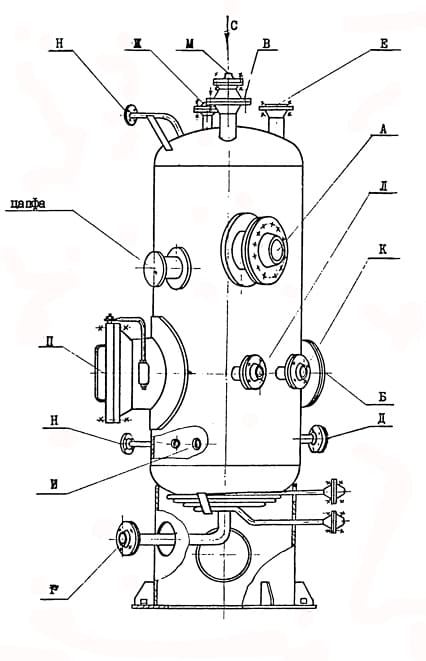

Назначение и условные проходы штуцеров аппаратов типов 1,2:

Обозначение	Наименование	Объем аппарата, м³
		2;4	6,3;8	10	16	20;25;32	50	80;100	200
		Проход условный
А	Вход продукта	200	250		300		350		500
Б	Выход продукта
В	Выход газа	100			150		200		250
Г	Дренаж	80			100		150
Д	Пропарка	50
Е	Для прехохранительного клапана	50	80	100		150		200
Ж	Для встроенного уровнемера	50
И	Резервный
К	Для термометра	50
Л	Для преобразователя термоэлектрического
М	Для манометра	25
Н	Для указателя уровня	25
П	Люк-лаз	450
Р	Для вентиляции	200

Примечание:

Аппараты объемами 2;6,3 м³ -только для типа 2. Объемами 20;200 м³-типа 1.
Штуцер «И» используется в случае установки камеры уровнемера типа УБ-П.
Штуцер «Р» устанавливается на аппаратах типа 1.

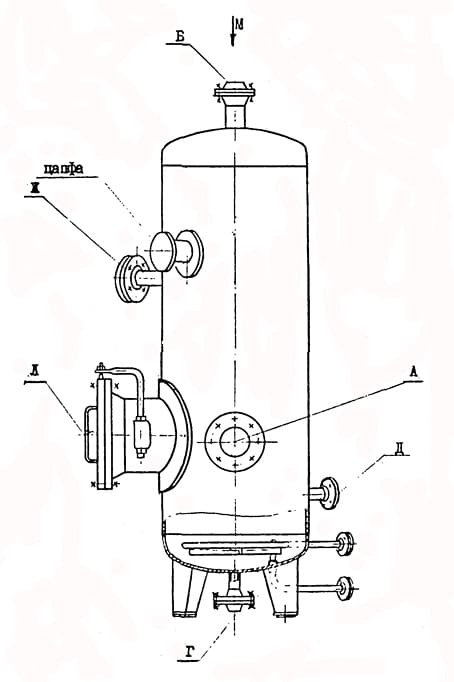

Назначение и условные проходы штуцеров аппаратов типов 3:

Обозначение	Наименование	Объем аппарата, м³
		2;4	6,3;8;10	16;25
		Проход условный, мм
А	Вход продукта	200	250	300
Б	Выход продукта
В	Для прехохранительного клапана	150		200
Г	Дренаж	80		100
Д	Пропарка	50
Е	Для термометра	50
Ж	Для преобразователя термоэлектрического
И	Для манометра	25
К	Для указателя уровня	25
Л	Люк-лаз	450

Оборудование аппаратов типа 1 теплообменными устройствами	схема оборудования аппарата типа 2 теплообменными устройсвами
схема оборудования аппарата типа 2 теплообменными устройсвами	Схема размещения на аппаратах типа 3 теплообменных устройств
