Горизонтальный емкостной аппарат ГЭЭ с эллиптическими днищами в Узбекистане

ЦЕНА АППАРАТА ГЭЭ

КУПИТЬ ЕМКОСТЬ ГЭЭ

ЦЕНА АППАРАТА ГЭЭ

КУПИТЬ ЕМКОСТЬ ГЭЭ

Производство емкостных аппаратов ГЭЭ, работающих под давлением, в Узбекистане. Наше предприятие ООО «СТИЛСГРУПП» изготавливает цельносварные стальные емкости ГЭЭ с эллиптическими днищами любого конструктивного исполнения.

Линейка типоразмеров емкостных аппаратов ГЭЭ

Назначение и области применения ГЭЭ

Резервуары ГЭЭ горизонтального исполнения разработаны для сбора, хранения и раздачи газообразных и жидких веществ. Емкости ГЭЭ из нержавеющей стали могут применяться с реагентами, химическими веществами и другими агрессивными средами.

Встретить резервуар ГЭЭ можно практически на любом предприятии в различных областях промышленности. Широкое распространение сосуды под давлением ГЭЭ получили на предприятиях, связанных с добычей и переработкой нефти и газа, на АЗС и в металлургических направлениях.

Горизонтальные емкостные аппараты с эллиптическими днищами ГЭЭ могут эксплуатироваться как независимое хранилище, а могут быть составным элементом технологической линии – промежуточным или конечным резервуаром для хранения продукта.

Фотографии резервуаров ГЭЭ

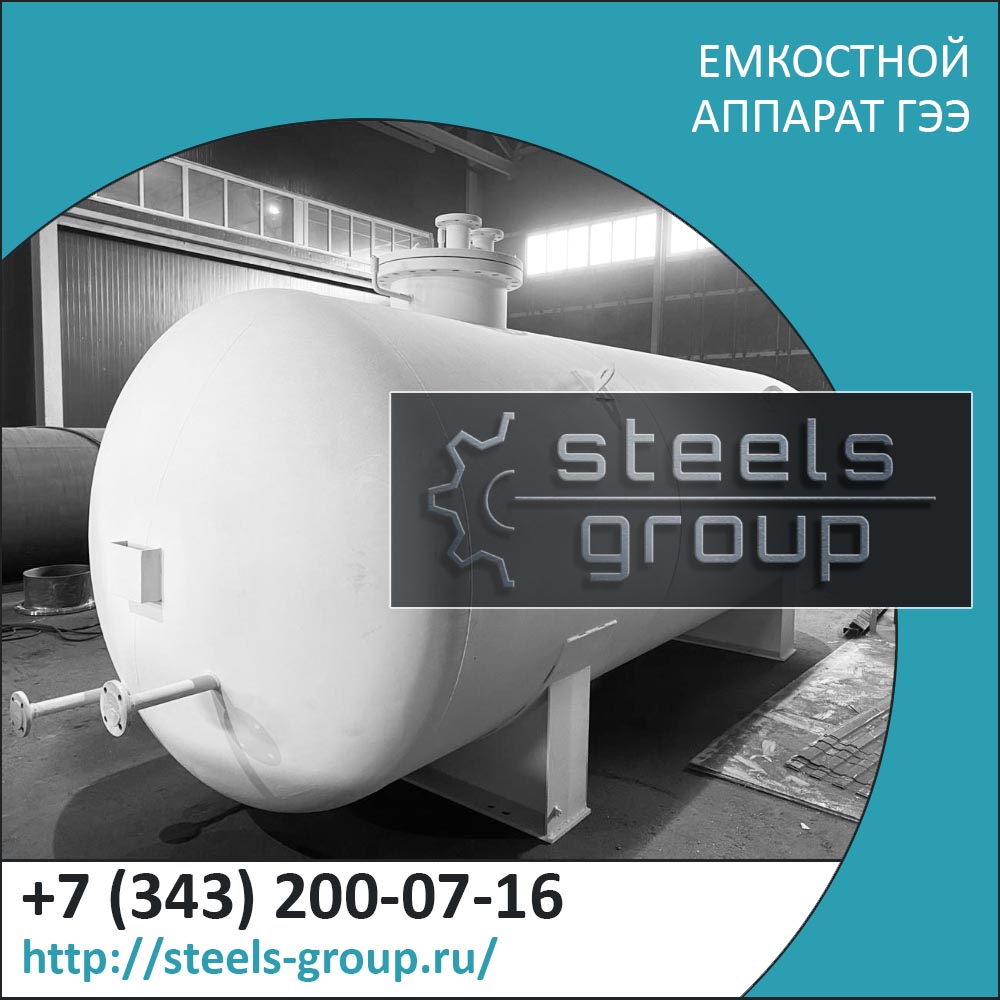

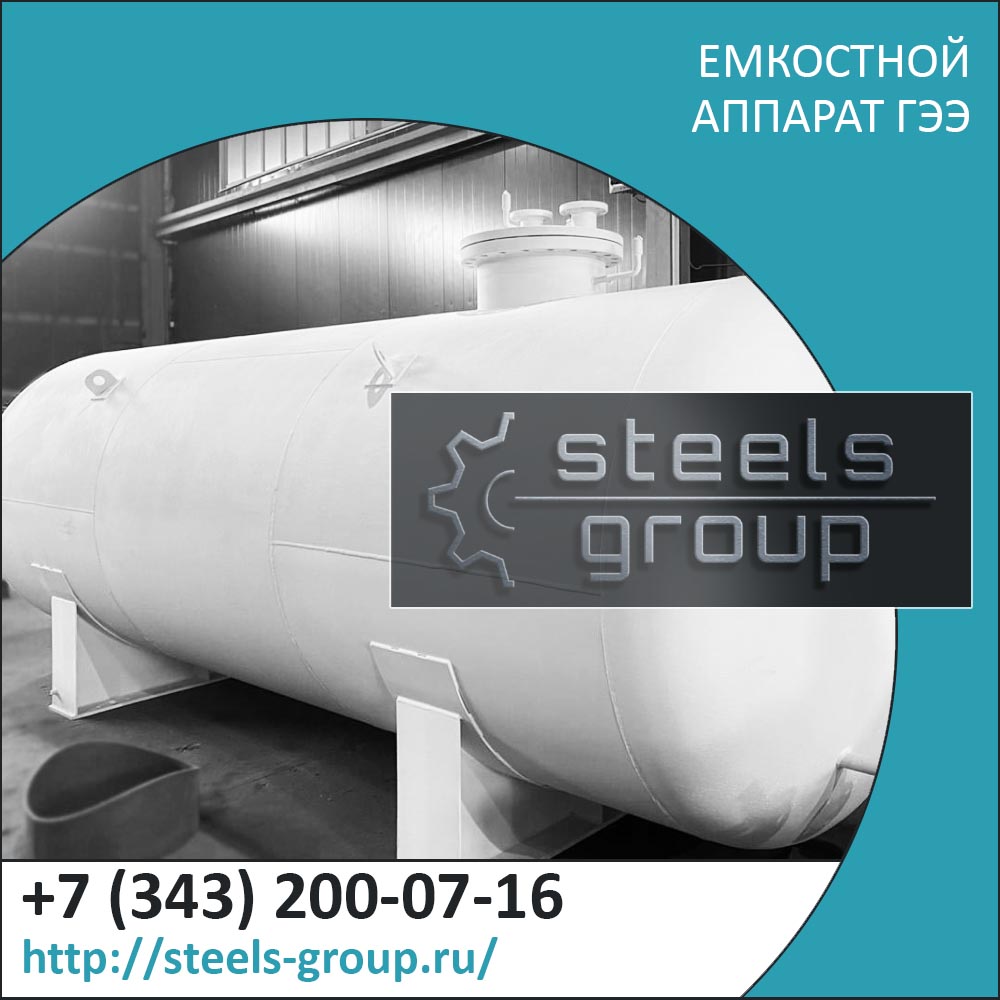

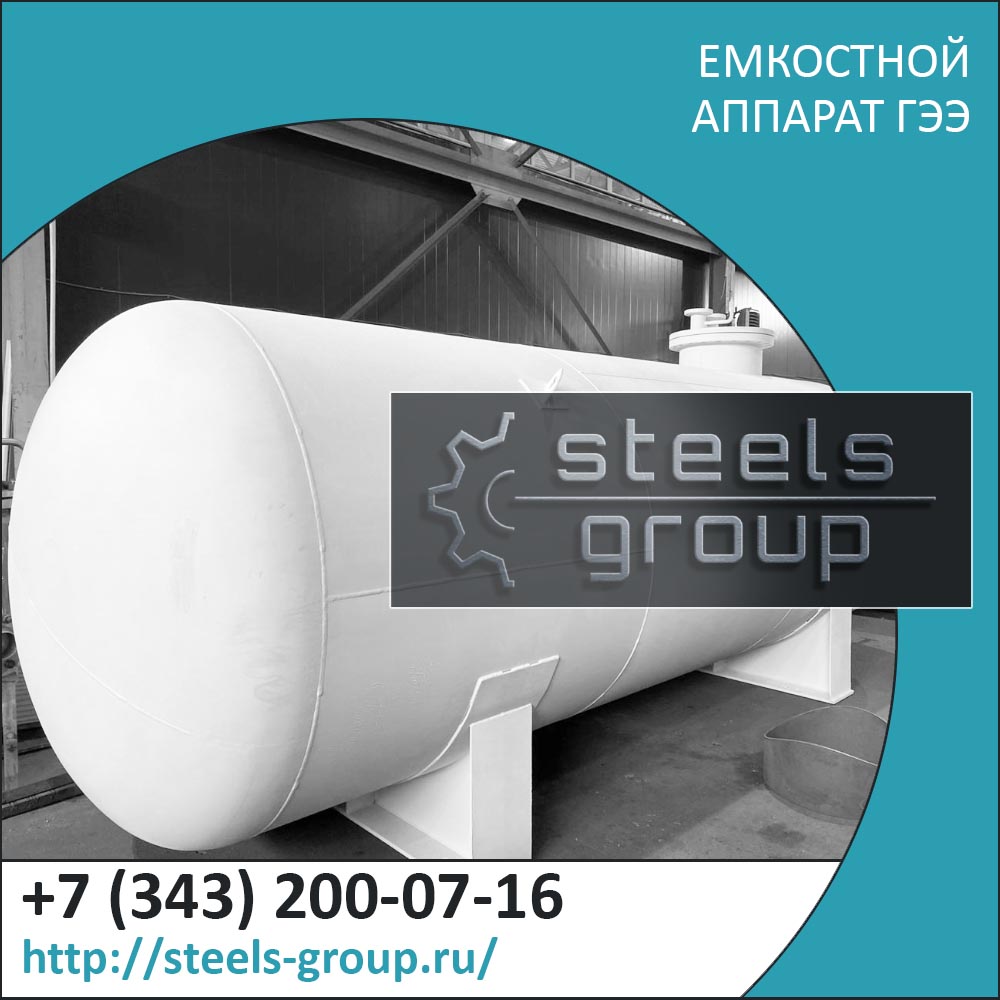

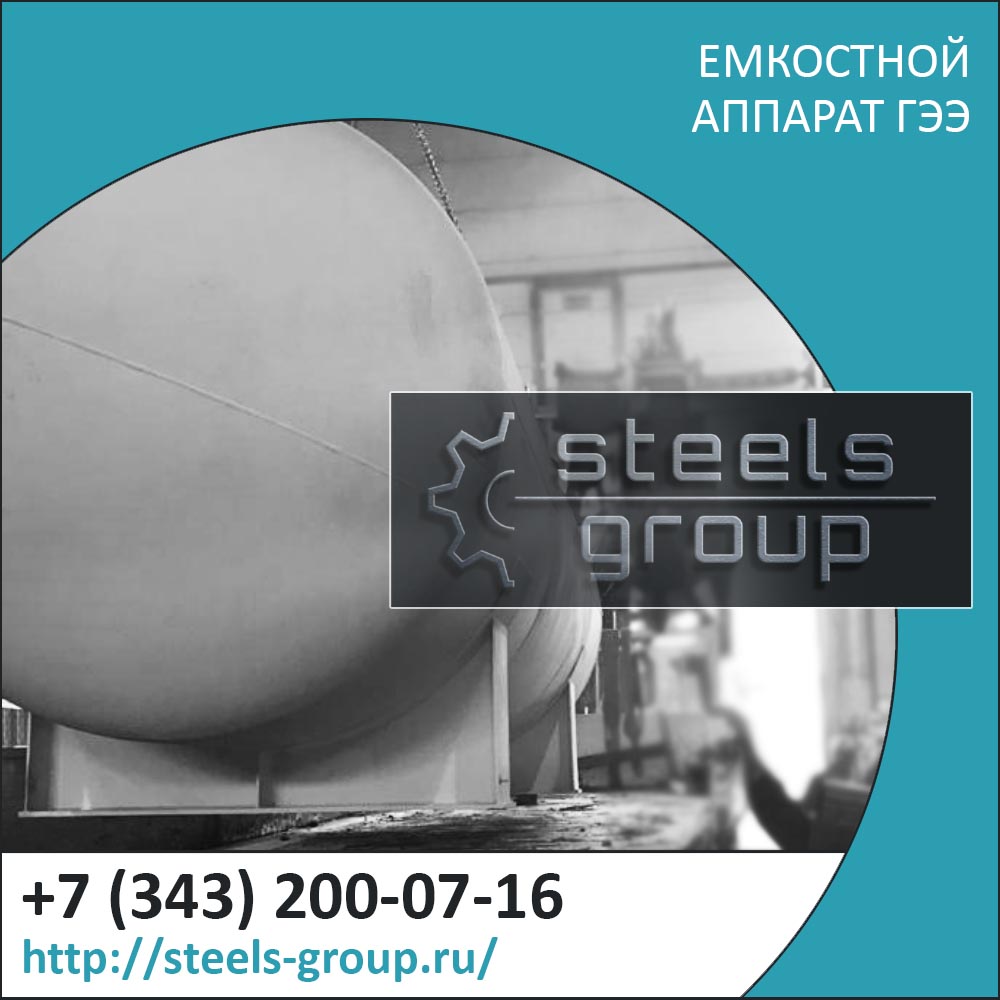

Емкостной аппарат ГЭЭ с эллиптическими днищами

Материалы для изготовления емкостей ГЭЭ

Шифрматериальногоисполнения	Марка стали	Рабочая температура стенки аппарата, °С
Шифрматериальногоисполнения	Марка стали	Минимальная	Максимальная
1	Ст3сп5 ГОСТ 380	Минус 20	300
2	16ГС-6, 16ГС-12 ГОСТ 5520, ГОСТ 19281	Минус 40
2	09Г2С-8, 09Г2С-15 ГОСТ 5520, ГОСТ 19281	Минус 70
3	12Х18Н10Т; 10Х17Н13М2Т ГОСТ 5632	Минус 70

Конструкция и комплектация сосудов ГЭЭ

Конструктивно аппарат ГЭЭ – это цельносварная емкость, состоящая из обечайки цилиндрической формы и эллиптическими днищами по краям. Существует два конструктивных исполнения резервуаров ГЭЭ:

Емкости ГЭЭ 1-1 – горизонтальные емкости без внутренних устройств.
Емкости ГЭЭ 1-2 – цельносварные емкости с трубным пучком, являющимся теплообменным устройством для подогрева/охлаждения рабочей среды на постоянной или периодической основе.

При необходимости возможна дополнительная комплектация резервуаров ГЭЭ различным технологическим оборудованием: дополнительными люками-лазами, площадками обслуживания и лестницами, контрольно-измерительными приборами и запорной арматурой.

Таблица технических характеристик ГЭЭ 1-1

Наименование	D,мм	l,мм	l1,мм	k1,мм	k2,мм	k3,мм	k4,мм	k5,мм	B1,мм	h1,мм
ГЭЭ 1-1-6,3-0,6	1600	2500	1600	945	970	900	885	560	1440	100
ГЭЭ 1-1-6,3-1,0	1600	2500	1600	945	970	900	885	560	1440	100
ГЭЭ 1-1-6,3-1,6	1600	2500	1600	955	970	900	885	560	1440	100
ГЭЭ 1-1-10-0,6	2000	2500	1600	1145	1170	1100	1085	720	1790	100
ГЭЭ 1-1-10-1,0	2000	2500	1600	1145	1170	1100	1085	720	1790	100
ГЭЭ 1-1-10-1,6	2000	2500	1600	1155	1170	1100	1085	720	1790	100
ГЭЭ 1-1-16-0,6	2000	4200	3200	1145	1170	1100	1085	720	1790	100
ГЭЭ 1-1-16-1,0	2000	4200	3200	1145	1170	1100	1085	720	1790	100
ГЭЭ 1-1-16-1,6	2000	4200	3200	1155	1170	1100	1085	720	1790	100
ГЭЭ 1-1-25-0,6	2400	4500	3500	1345	1370	1340	1290	825	2140	140
ГЭЭ 1-1-25-1,0	2400	4500	3500	1345	1370	1340	1290	825	2140	140
ГЭЭ 1-1-25-1,6	2400	4500	3500	1355	1370	1340	1290	825	2140	140
ГЭЭ 1-1-40-0,6	2400	8000	7000	1345	1370	1340	1290	825	2140	140
ГЭЭ 1-1-40-1,0	2400	8000	7000	1345	1370	1340	1290	825	2140	140
ГЭЭ 1-1-40-1,6	2400	8000	7000	1355	1370	1340	1290	825	2140	140
ГЭЭ 1-1-50-0,6	2800	7000	5800	1545	1570	1560	1500	960	2480	160
ГЭЭ 1-1-50-1,0	2800	7000	5800	1545	1570	1560	1500	960	2480	160
ГЭЭ 1-1-50-1,6	2800	7000	5800	1555	1570	1560	1500	960	2480	160
ГЭЭ 1-1-63-0,6	2800	9000	7800	1545	1570	1560	1500	960	2480	160
ГЭЭ 1-1-63-1,0	2800	9000	7800	1545	1570	1560	1500	960	2480	160
ГЭЭ 1-1-63-1,6	2800	9000	7800	1555	1570	1560	1500	960	2480	160
ГЭЭ 1-1-80-0,6	3000	10000	8700	1645	1670	1670	1600	1035	2660	170
ГЭЭ 1-1-80-1,0	3000	10000	8700	1645	1670	1670	1600	1035	2660	170
ГЭЭ 1-1-80-1,6	3000	10000	8700	1655	1670	1670	1600	1035	2660	170
ГЭЭ 1-1-100-0,6	3000	13000	11700	1645	1670	1670	1600	1035	2660	170
ГЭЭ 1-1-100-1,0	3000	13000	11700	1645	1670	1670	1600	1035	2660	170
ГЭЭ 1-1-100-1,6	3000	13000	11700	1655	1670	1670	1600	1035	2660	170

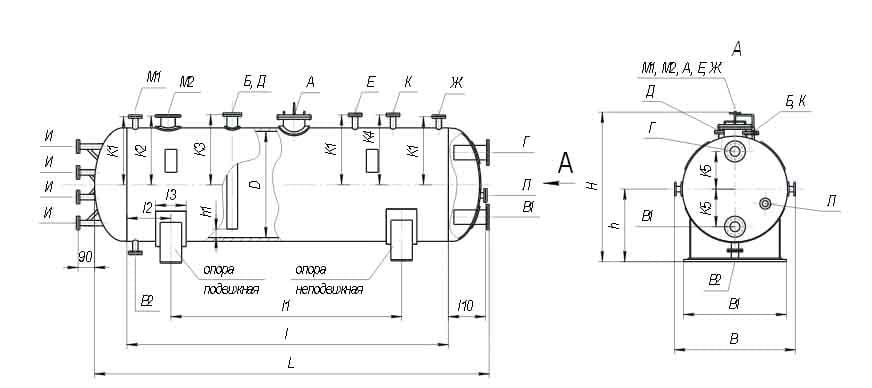

Эскиз ГЭЭ 1-1

Таблица технических характеристик ГЭЭ 1-2

Наименование	D,мм	l,мм	l1,мм	k1,мм	k2,мм	k3,мм	k4,мм	k5,мм	k6,мм	B1,мм	h1,мм
ГЭЭ 1-2-6,3-0,6	1600	2500	1600	945	970	900	885	560	460	1440	100
ГЭЭ 1-2-10-0,6	2000	2500	1600	1145	1170	1100	1085	720	655	1790	100
ГЭЭ 1-2-16-0,6	2000	4200	3200	1145	1170	1100	1085	720	655	1790	100
ГЭЭ 1-2-25-0,6	2400	4500	3500	1345	1370	1340	1290	825	840	2140	140
ГЭЭ 1-2-40-0,6	2400	8000	7000	1345	1370	1340	1290	825	840	2140	140
ГЭЭ 1-2-50-0,6	2800	7000	5800	1545	1570	1560	1500	960	1015	2480	160
ГЭЭ 1-2-63-0,6	2800	9000	7800	1545	1570	1560	1500	960	1015	2480	160

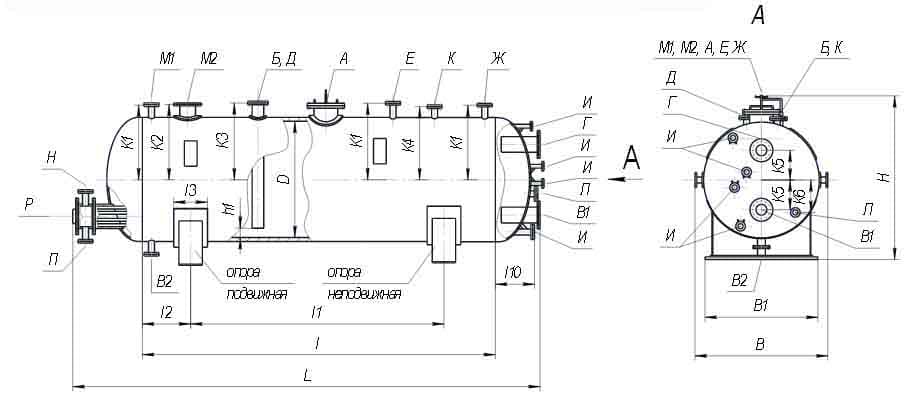

Эскиз ГЭЭ 1-2

Характеристики и условные проходы штуцеров

Обозначение	Назначение	Ответнаядеталь	Условия установки
А	Люк	—	Постоянный для аппаратов всех типов кроме разъемных
Б	Ввод среды (наполнение)	Фланец	Постоянные
В	Вывод среды (опорожнение)		Постоянные
Г	Перелив среды		По требованию заказчика (оговариваются в опросном листе)
Д	Труба передавливания
Е	Установка предохранительного клапана	Заглушка
Ж	Установка манометра	Заглушка
И	Установка колонки указателя уровня трубчатого типа	Фланец
К	Установка уровнемера буйкового типа	Заглушка
Л	Установка термометра
М	Резервный
Н	Ввод теплоносителя	Фланец	Постоянные для аппаратов с теплообменным устройством
П	Вывод теплоносителя	Фланец	Постоянные для аппаратов с теплообменным устройством
Р	Установка трубного пучка	—	Постоянный для аппаратов с трубным пучком

V,м³	А	Б	В1	В2	Г	Д	Е	Ж	И	К	Л	М,М1	М2	Н1,2	П	Р
6,3	500	80	150	50	150	80	50	50	20	50	50	50	150	50	50	400
10	500	100	150	50	150	100	50	50	20	50	50	50	150	50	50	400
16	500	100	150	50	150	100	50	50	20	50	50	50	150	50	50	400
25	500	150	250	50	250	150	100	50	20	50	50	50	150	50	50	400
40	500	150	250	50	250	150	100	50	20	50	50	50	150	50	50	400
50	500	200	300	100	300	200	100	50	20	50	50	50	150	50	50	400
63	500	200	300	100	300	200	100	50	20	50	50	50	150	50	50	400
80	500	200	300	100	300	200	100	50	20	50	50	50	150	50	50	400
100	500	200	300	100	300	200	100	50	20	50	50	50	150	50	50	400
