Емкостной аппарат ГКК – это горизонтальный сосуд с коническими днищами, работающий под давлением до 0,07 МПа. На нашем производстве в Узбекистане мы изготавливаем емкости ГКК с конусными днищами любым объемом от 10 до 100 кубических метров.

Линейка типоразмеров емкостных аппаратов ГКК

Назначение резервуара ГКК

Аппарат емкостной ГКК высоко востребован в нефтяной, газовой, нефтеперерабатывающей, нефте- и газодобывающей промышленности для сбора, хранения и раздачи жидкостей и газов, в том числе нефтепродуктов, топлива, химикатов и других рабочих сред, в том числе агрессивных.

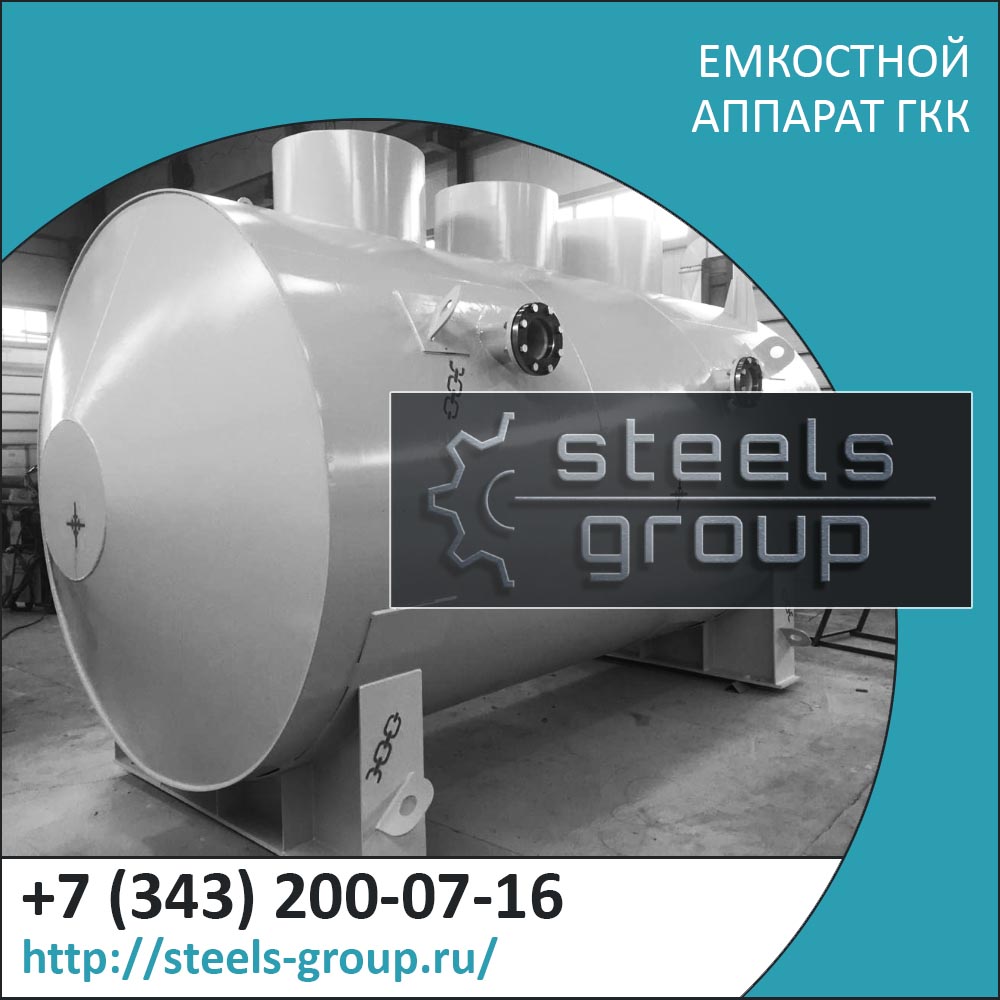

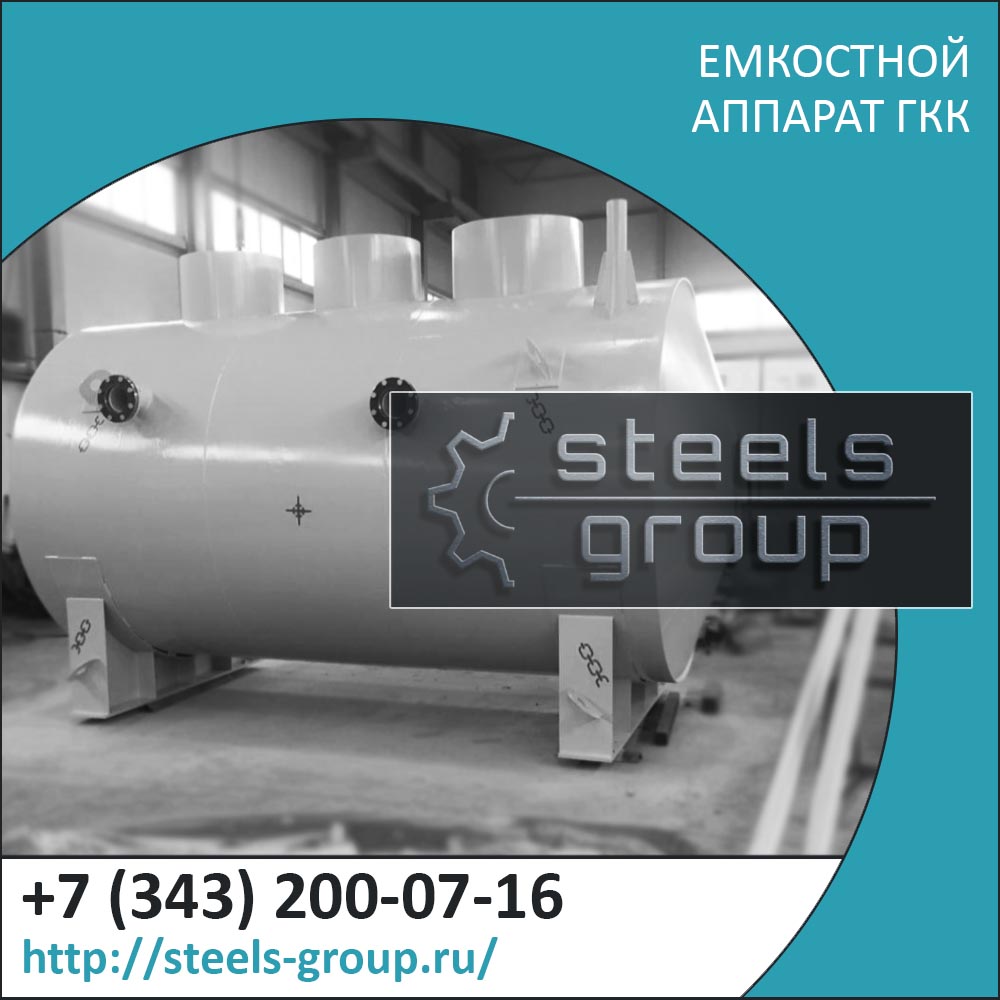

Фотографии наших аппаратов ГКК в Узбекистане

Разновидности аппаратов ГКК

Резервуары ГКК 1-1 – цельносварные емкости, выдача рабочей среды в которых производится самотеком.
Резервуары ГКК 1-6 – горизонтальные сосуды, в которых выдача продукта осуществляется с помощью насосного аппарата погружного типа.

Условное обозначение емкостей ГКК, расшифровка

ГКК 1-1-25-0,07, где

ГКК – резевуар горизонтальный с коническими днищами;

1 – цельносварной;

1 – без внутренних устройств;

25 – номинальный объем в м³;

0,07 – рабочее давление в МПа.

ГКК 1-6-16-0,07, где

ГКК – резервуар горизонтальный с коническими днищами;

1 – цельносварной;

6 – с погружным насосом;

16 – номинальный объем в м³;

0,07 – рабочее давление в МПа.

Конструктивные особенности емкостей ГКК

Конструкция емкости состоит из цилиндрической цельносварной обечайки из стального листа с приваренными с краев не отбортованными коническими днищами под углом 140 градусов. Корпус горизонтального резервуара с коническими днищами оборудован технологическими люками и штуцерами различного назначения: люк для осмотра, техобслуживания и ремонта (штуцер А); штуцеры подвода и отвода рабочей среды (Б, В1, В2); для перелива рабочего вещества (Г); для оснащения колонкой указателя трубного пучка (И); для указателя уровня (штуцер К); для измерителя температуры (штуцер Л); запасные штуцеры (М1, М2); для погружного насосного агрегата (штуцер С); штуцер для выдачи рабочего продукта насосом (Т)

Таблица технических характеристик и основных размеров емкостных аппаратов ГКК

Условное обозначение	D,мм	S	L,мм	B,мм	H,мм	масса, кг
ГКК 1-1-10-0,07	2000	8	3720	2170	2685	2400
ГКК 1-6-10-0,07	2000	8	3720	2170	3210	2770
ГКК 1-1-16-0,07	2000	8	5720	2170	2685	3155
ГКК 1-6-16-0,07	2000	8	5720	2170	3210	3520
ГКК 1-1-25-0,07	2400	8	5850	2580	2990	4095
ГКК 1-6-25-0,07	2400	8	5850	2580	3675	4480
ГКК 1-1-40-0,07	2400	8	9350	2580	2990	5785
ГКК 1-6-40-0,07	2400	8	9350	2580	3675	6180
ГКК 1-1-50-0,07	3000	10	7540	3210	3600	7675
ГКК 1-6-50-0,07	3000	10	7540	3210	4230	8065
ГКК 1-1-63-0,07	3000	10	9540	3210	3600	9200
ГКК 1-6-63-0,07	3000	10	9540	3210	4230	9590
ГКК 1-1-80-0,07	3000	10	12040	3210	3600	11130
ГКК 1-6-80-0,07	3000	10	12040	3210	4230	11520
ГКК 1-1-100-0,07	3000	12	15040	3210	3600	15570
ГКК 1-6-100-0,07	3000	12	15040	3210	4230	15960

Таблица материальных исполнений ГКК

Шифр	Марка стали	Рабочая температура стенки аппарата, ^оС
Шифр	Марка стали	минимальная	максимальная
1	Ст3сп5 ГОСТ 380-71	-20	+300
2	09Г2С ГОСТ 5520	-60	+300
2	16ГС ГОСТ 5520-79	-40	+300
3	12Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т ГОСТ 5632-72	-70	+300
4	08Х22Н6Т, 08Х21Н6М2Т ГОСТ 5632-72	-40	+300

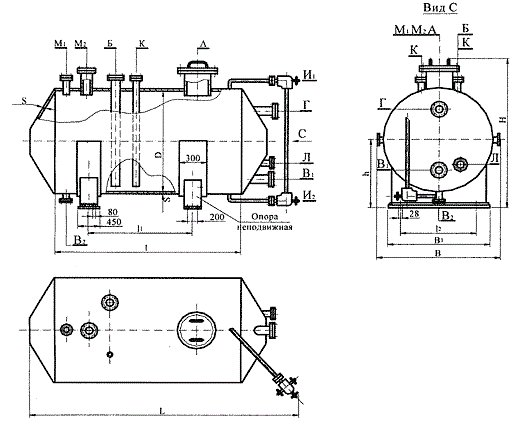

Эскиз резервуара ГКК

Резервуары ГКК оснащены люком для осмотра, очистки и ремонта; технологическими штуцерами и штуцерами для контрольно-измерительных приборов и прочего оборудования. Назначение штуцеров: А – люк; Б – для входа среды; В1, В2 – для выхода среды; Г – для перелива среды; И – для установки колонки указателя трубного пучка; К – для установки уровнемера типа УБ; Л – для установки термометра; М1, М2 – резервные; С – для установки погружного насоса; Т – для выдачи среды погружным насосом.

Таблица штуцеров

	объем емкости ГКК, м³
	10	16	25	40	50	63	80	100
	условный проход, мм
А	500	500	500	500	500	500	500	500
Б	100	100	150	150	200	200	200	200
В1	150	150	250	250	300	300	300	300
В2	50	50	50	50	100	100	100	100
Г	150	150	250	250	300	300	300	300
И	20	20	20	20	20	20	20	20
К	50	50	50	50	50	50	50	50
Л	50	50	50	50	50	50	50	50
М1	50	50	50	50	50	50	50	50
М2	150	150	150	150	150	150	150	150
С	450	450	450	450	450	450	450	450
Т	50	50	50	50	50	50	50	50
