Емкостной аппарат ВПП в Узбекистане

Опросный лист для заказа емкостного аппарата ВПП (скачать)

Емкостной аппарат ВПП – это цельносварной вертикальный сосуд, работающий под избыточным давлением и оборудованный двумя плоскими днищами. Вертикальный резервуар ВПП служит для приема, хранения и выдачи невзрывоопасных, непожароопасных и нетоксичных жидких сред, имеющих плотность максимум 2000 кг/м3. На нашем производстве в Узбекистане мы изготавливаем емкости ВПП без внутренних устройств и с подогревателем (змеевиком), обеспечивающим постоянный или периодический подогрев или охлаждение рабочей среды.

Линейка типоазмеров емкостей ВПП

Вертикальные аппараты ВПП 1-1
(цельносварные емкости без внутренних устройств)

Цельносварные емкости ВПП 1-4
(вертикальные емкости со змеевиком)

ВПП 1-1-10-0
ВПП 1-1-16-0
ВПП 1-1-25-0
ВПП 1-4-10-0
ВПП 1-4-16-0
ВПП 1-4-25-0

Таблица основных размеров сосудов под давлением ВПП*

ОбозначениеD, ммL, ммB, ммH, ммМасса, кг
ВПП 1-1-10-022002660236529001930
ВПП 1-4-10-022002660236529002010
ВПП 1-1-16-026002730274036002700
ВПП 1-4-16-026002730274036002800
ВПП 1-1-25-028002920292544003380
ВПП 1-4-25-028002920292544003470

*Размеры предоставлены для справок, производитель имеет право внести изменения в конструкцию ВПП, которые не влияют на основные характеристики и качества емкостного аппарата.

Эскиз емкости ВПП

Чертеж аппарата ВПП
со змеевиком
Чертеж аппарата ВПП
без внутренних устройств

Основные конструктивные исполнения аппаратов ВПП

  • Емкостные аппараты ВПП 1-1 – представляют собой цельносварные вертикальные емкости без внутренних устройств.
  • Емкостные аппараты ВПП 1-4 – представляют собой цельносварные вертикальные емкости со змеевиком, необходимым для подогрева или охлаждения рабочей среды (постоянного или периодического).

Таблица штуцеров вертикального резервуара ВПП

ШтуцерОбъем 10 м3Объем 16 м3Объем 25 м3
Диаметр условного прохода, мм
А500500500
Б100100150
В150150250
Г150150250
И1, И2202020
К505050
Л505050
М505050
Н (для ВПП 1-4)505050
П (для ВПП 1-4)505050



А – люк

Б – для входа среды

В – для выхода среды

Г – для перелива среды

И1, И2 – для установки колонки указателя уровня трубчатого типа

К – для установки уровнемера типа УБ

Л – для установки термометра

М – резервный

Н – для входа теплоносителя (для ВПП 1-4 со змеевиком)

П – для выхода теплоносителя (для ВПП 1-4 со змеевиком)

Фотографии емкостей ВПП нашего производства

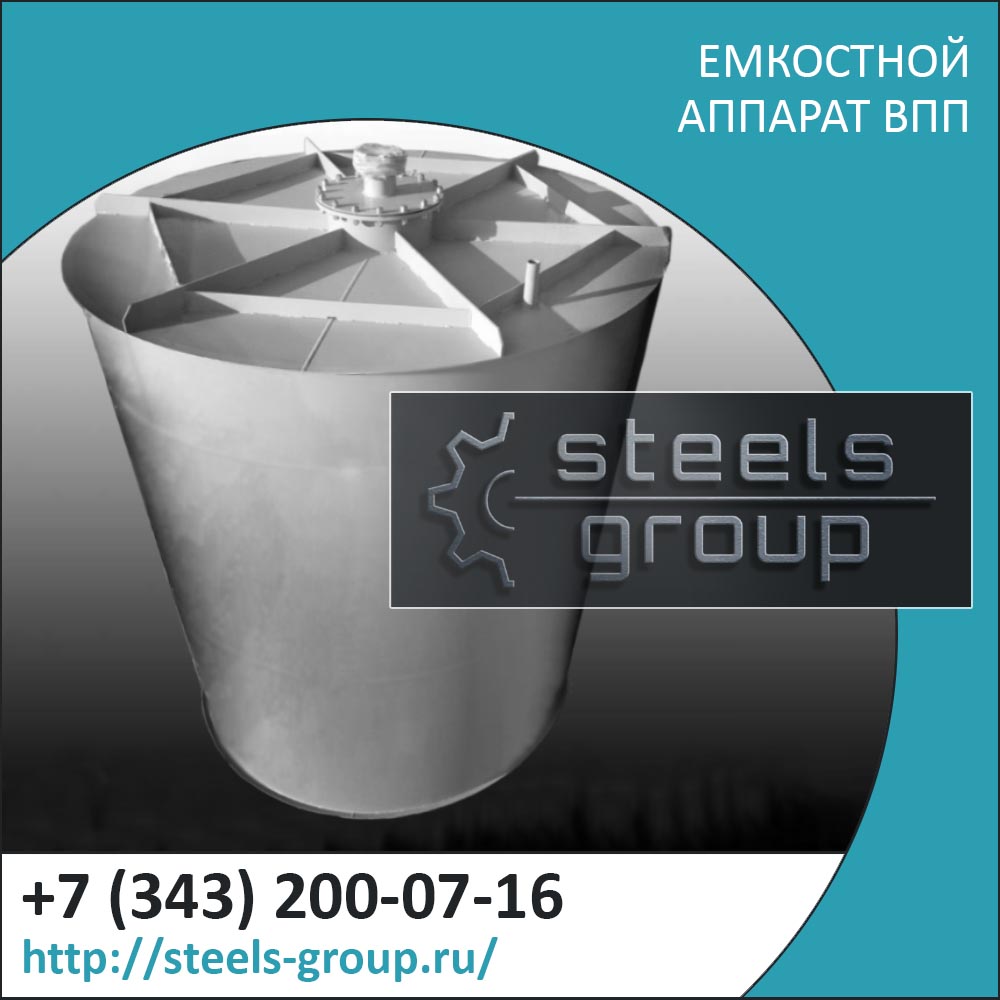

Емкостной аппарат ВПП с плоскими днищами

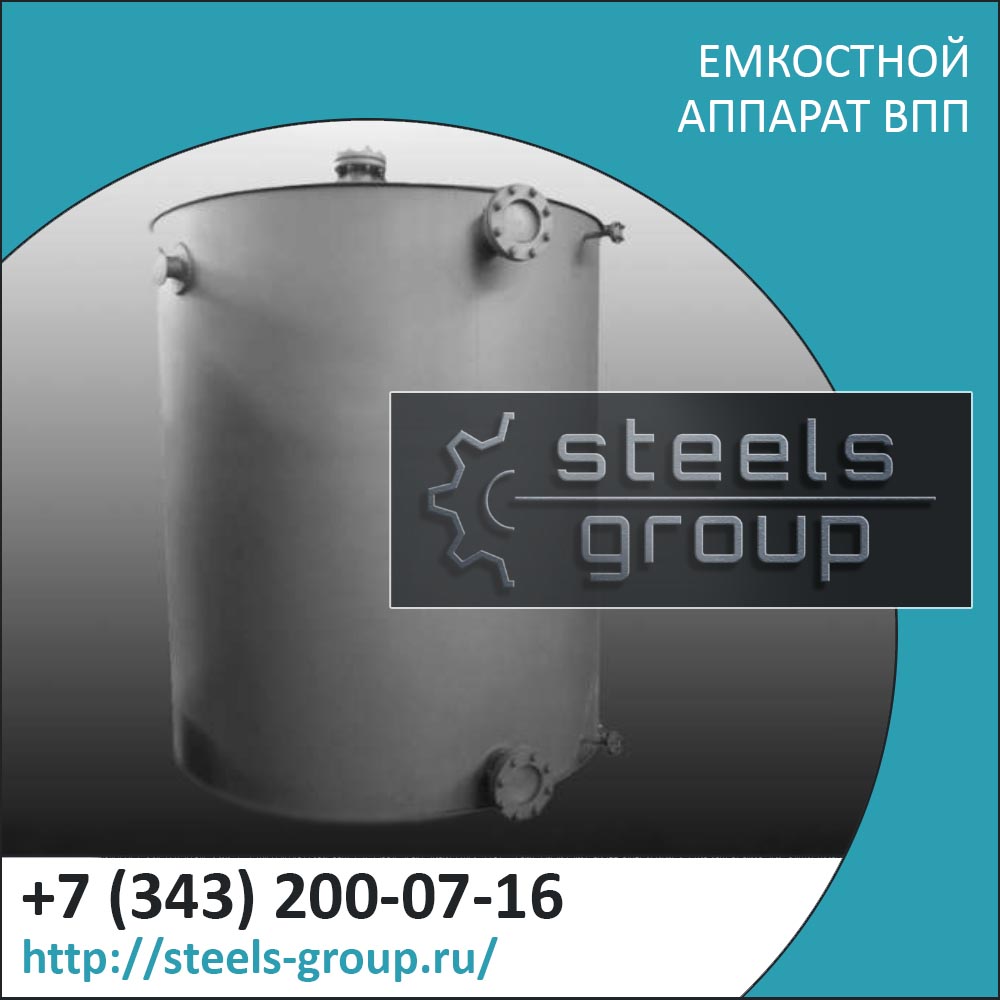

Емкостной аппарат ВПП

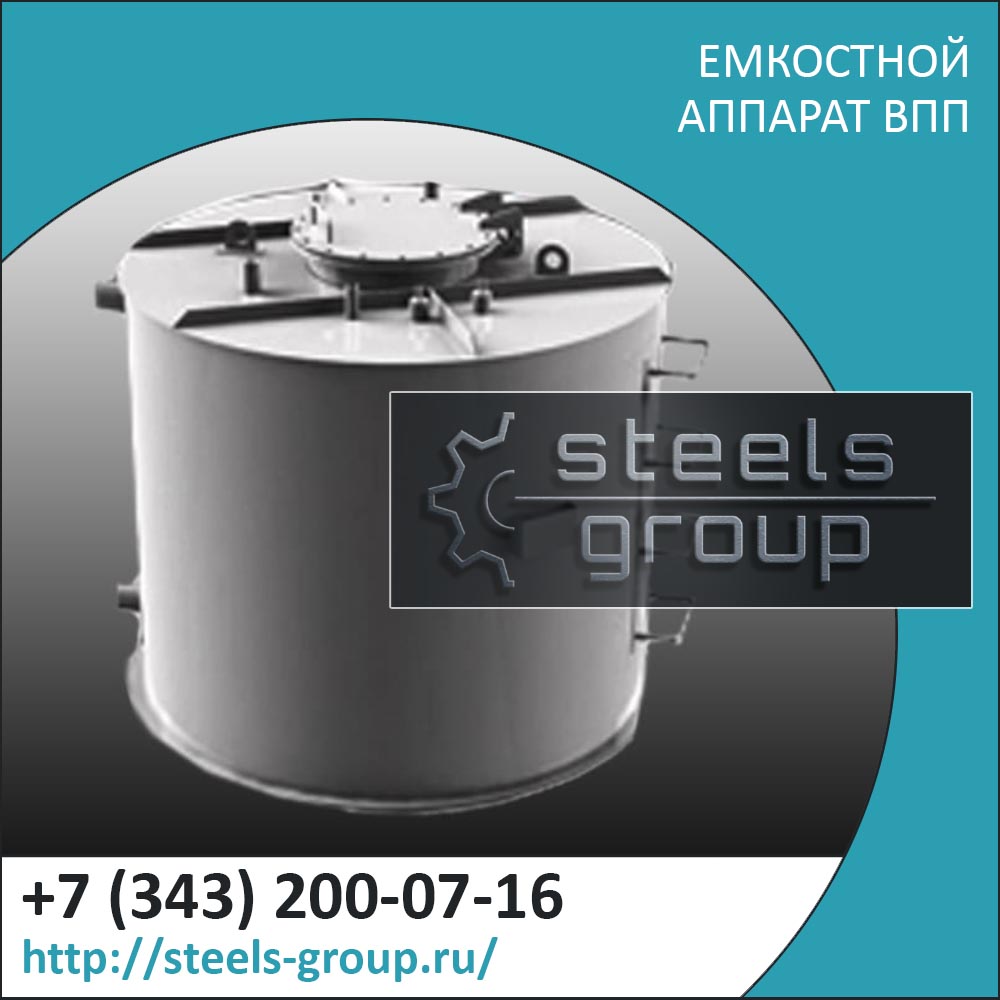

Емкостной аппарат ВПП вертикальный

Расшифровка условного обозначения ВПП

ВПП-1-1-16-0, где

ВПП – емкость вертикальная с плоскими днищами

1 – цельносварная

1 – без внутренних устройств

16 – номинальный объем, м3

0 – давление атмосферное

ВПП-1-4-10-0, где

ВПП – аппарат вертикальный с плоскими днищами

1 – цельносварной

4 – со змеевиком

10 – номинальный объем, м3

0 – давление атмосферное

Таблица материальных исполнений аппаратов ВПП

  min рабочая температура стенки аппарата, оСmax рабочая температура стенки аппарата, оС
1Ст3сп5 ГОСТ 380-71-20+300
209Г2С-ХХ ГОСТ 5520-79-60+300
16ГС-ХХ ГОСТ 5520-79-40+300
312Х18Н10Т, 10Х17Н13М2Т, 10Х17Н13М3Т ГОСТ 5632-72-70+300
408Х22Н6Т, 08Х21Н6М2ТГОСТ 5632-72-40+300
