Фильтр ФИПр ионообменный в Узбекистане

Опросный лист для заказа фильтров противоточных ФИПр (скачать)

Ионообменный фильтр ФИПр – это противоточный фильтр для химического обессоливания воды природного происхождения. Применяется для снижения жесткости питательной воды для котельных различного назначения: коммунальных, бытовых и промышленных. Ионитные или ионообменные фильтры ФИПр наиболее часто применяются в составе водоподготовительных установок, однако могут применяться и самостоятельно, осуществляя вывод солей из воды. Фильтр называется противоточным в связи с тем, что регенерация фильтрующего материала производится в противоположном движению потока воды направлении. Умягчение воды в ионитном фильтре ФИПр осуществляется посредством удаления из ее состава катионов Ca2+ и Mg2+; а также хлоридных, сульфатных и нитратных анионов.

Фильтры ФИПр: конструкция, комплектация и чертежи

Фильтры для умягчения воды ФИПр имеют надежную конструкцию и выпускаются из стали различных марок. Мы производим фильтры ФИПр из нержавеющей стали (AISI316L, AISI321, AISI304, AISI316Ti, 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 08Х17Н13М2Т, 03Х17Н14М3), углеродистой стали и легированной стали. Основные элементы конструкции противоточного фильтра для обессоливания воды – это корпус, изготовленный из стального листа и эллиптических днищ, распредустройства и монтажные опоры, вваренные в нижнее днище. Корпус сварной, цилиндрической формы, оборудован 3-4 люками-лазами на боковой поверхности (в зависимости от конструктивного исполнения). Люки необходимы для монтирования, обслуживания и ремонта распределительных устройств, которых может быть два (верхнее и нижнее) или три (верхнее, среднее и нижнее); а также для загрузки фильтрующего материала. Нижнее днище оборудовано специальным штуцером, предназначенным для выгрузки фильтрующего материала.

В качестве нижнего дренажно-распределительного устройства больше всего подходят следующие типы распредустройств: НДРУ ложное дно, УНСР горизонтальная конструкция, НДРУ ломаные лучи, УНСР паук.

Возможна дополнительная комплектация фильтров ФИПр запорной арматурой (краны, вентили, задвижки), контрольно-измерительными приборами (пробоотборники, манометры), обвязкой трубопроводов, засыпным материалом (катионит, анионит), дополнительными устройствами УСР и прочим оборудованием, которое может быть вам необходимо.  Расчет цены фильтров ФИПр с обвязкой и требуемыми комплектующими осуществляется по запросу на электронную почту info@sreels-group.uz

Основные типоразмеры фильтров противоточных ФИПр

Фильтр ФИПр 1,0-0,6
Фильтр ФИПр 1,4-0,6
Фильтр ФИПр 1,5-0,6
Фильтр ФИПр 2,0-0,6
Фильтр ФИПр 2,6-0,6
Фильтр ФИПр 3,0-0,6

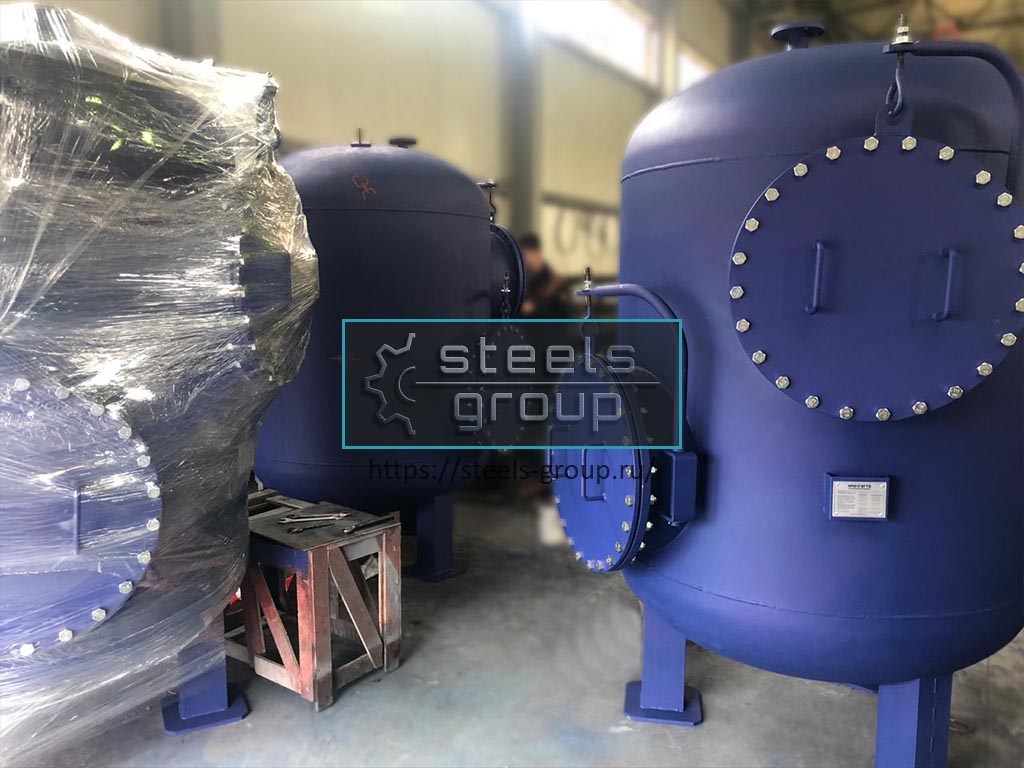

Фото фильтров ФИПр нашего производства

Фильтры ФИПР-1,0-0,6
Фильтры ФИПР 2,6-0,6 ионитные
Фильтры ФИПр 2,6-0,6
Фильтр ФИПр-2,0-0,6
ФИПР 2,6-0,6
Фильтр ФИПр

Механизм действия фильтра ФИПр для обессоливания природных вод

Противоточный фильтр работает циклами. Один цикл работы состоит из следующих этапов: умягчение (химическое обессоливание, вывод солей), взрыхление, регенерация ионитной шихты, отмывка фильтроматериала; сброс первого фильтрата.

Химическое обессоливание заключается в натрий-катионировании и водород-катионировании, когда при пропуске подпиточной воды через слой анионитно-катионитной шихты катионы жесткости (катионы кальция Ca и магния Mg) задерживаются в зернах фильтрующей загрузки и заменяются на катионы натрия Na и водорода H.

Когда емкость катионита снижается, требуется произвести регенерацию ионообменного материала, чтобы восстановить его работоспособность и эффективность. Этот процесс осуществляется при помощи регенерационного раствора, пропускающегося через слой фильтрующей засыпки. В качестве регенерационного раствора применяется десяти-пятнадцати-процентный раствор поваренной соли.

Таблица параметров и размеров ФИПр

Производство фильтров ФИПр для смягчения воды

Производство фильтров ФИПр для химводоподготовки осуществляется на нашем предприятии ООО «СтилсГрупп» в Узбекистане по самым современным технологиям. Специалисты конструкторского отдела, входящего в штат нашей компании, всегда готовы разработать чертежи и рабочую документацию по вашему техническому заданию, если характеристики или размеры типовых фильтров вам не подходят.

Мы гарантируем высокое качество нашей продукции, подтвержденное сертификатами и другими разрешительными документами, которые вы всегда можете запросить в отделе продаж нашей компании. Наше производство оснащено всем необходимым современным оборудованием для изготовления фильтров водоподготовки, а также собственным аттестованным гидростендом до 50 МПа, где мы производим гидравлические испытания всей готовой продукции. Несомненным плюсом нашей компании является наличие в ее составе Лаборатории неразрушающего контроля, это позволяет нам производить контроль качества сварных соединений, анализ химического состава металла и другие испытания НК.

Сварочные работы при изготовлении ионообменных фильтров ФИПр осуществляются грамотными опытными специалистами, аттестованными НАКС.

Читайте также нашу статью на Яндекс Дзен: Параллельноточные и противоточные фильтры ФИПа и ФИПр

Чертеж фильтра ФИПр

srcset="/wp-content/uploads/2021/12/filtr-fipr-chertezh.jpg

Чертеж фильтра ФИПр противоточного
