Наше предприятие ООО «СТИЛСГРУПП» является непосредственным производителем очистного оборудования и изготавливает инерционно-седиментационные магнитные шламоотводители OISm в Узбекистане. Мы производим шламоотводители OISm из углеродистой, легированной и нержавеющей стали; шламоуловители с фланцевым присоединением и под приварку.

Линейка типоразмеров OISm

Назначение инерционно-седиментационного шламоотводителя OISm

Магнитный шламоотводитель OISm отличается компактностью и служит для фильтрации воды теплоснабжающих систем и осуществляет трехступенчатую тонкую очистку жидких сред. Применение инерционно-седиментационных шламоотводителей обеспечивает защиту трубопроводов и размещенного на них оборудования от коррозии и механических повреждений, а также является хорошей профилактикой образования внутренних отложений.

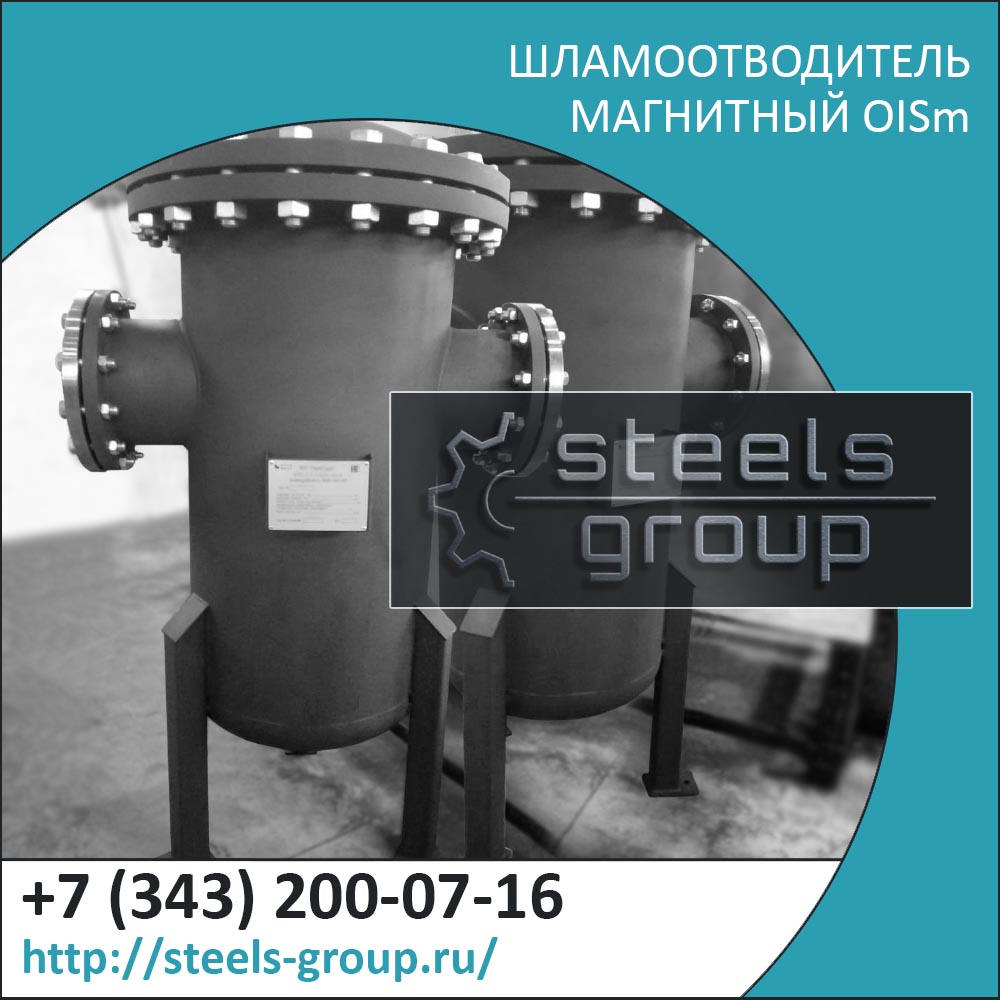

Фотографии шламоотводителей OISm нашего производства

Шламоотводители OISm, шламоуловители OISm

Принцип работы трехступенчатой системы очистки воды в OISm

Инерционно-седиментационная очистка посредством изменения направления и скорости потока воды, в результате которой происходит удаление загрязняющих частиц крупной дисперсности, осаждающихся в шламовую камеру под действием силы тяжести.

Магнитная очистка избавляет воду от железных примесей и ферромагнетиков.

Механическая фильтрация при помощи сетчатого фильтрующего устройства отсеивает более мелкие взвешенные частицы, не удалившиеся после предыдущих ступеней очистки.

Таблица технических параметров шламоотводителей OISm

Марка шламоотводителя	Dz	Dk	R	L	Do	Z	Dn	~W	расход (min/max)	Po	V	вес
Марка шламоотводителя	[мм]	[мм]	[мм]	[мм]		[мм]		[мм]	[м³/ч]	[бар]	[м3]	[кг]
шламоотводитель OISm 150/25	159	33,7	290	350	3,8″	—	1″	250	1 / 2	16	0,005	15
шламоотводитель OISm 150/32	159	42,4	290	350	3,8″	—	1″	250	1,8 / 3,6	16	0,005	15
шламоотводитель OISm 150/40	159	48,3	290	350	3,8″	—	1″	250	3 / 6	16	0,005	15
шламоотводитель OISm 200/50	219	60,3	410	375	1,2″	—	1 1/4″	500	5 / 12	16	0,013	38
шламоотводитель OISm 200/65	219	76,1	410	375	1,2″	—	1 1/4″	500	7 / 14	16	0,013	38
шламоотводитель OISm 250/80	273	88,9	505	430	1,2″	—	1 1/4″	600	10 / 20	16	0,027	58
шламоотводитель OISm 300/100	324	108	605	570	1,2″	—	1 1/2″	700	13 / 28	16	0,046	115
шламоотводитель OISm 400/100	406	108	1430	680	1,2″	1051	1 1/2″	750	18 / 36	16	0,084	210
шламоотводитель OISm 450/125	457	133	1550	735	1,2″	1090	1 1/2″	800	22 / 44	16	0,117	275
шламоотводитель OISm 500/150	508	159	1660	800	1,2″	1172	1 1/2″	850	35 / 70	16	0,167	385
шламоотводитель OISm 600/150	620	159	1955	900	1,2″	1405	2″	550	50 / 100	16	0,302	490
шламоотводитель OISm 600/200	620	219,1	1955	900	1,2″	1375	2″	550	60 / 128	16	0,308	495
шламоотводитель OISm 700/200	718	219,1	2200	1015	1,2″	1565	2″	600	84 / 168	16	0,505	700
шламоотводитель OISm 800/250	820	273	2450	1185	1,2″	1735	2″	750	132 / 265	16	0,752	825

Обозначение	Диаметр условного прохода, мм	Производительность, м³/ч
OISm 150/25	25	2
OISm 150/32	32	3,6
OISm 150/40	40	6
OISm 200/50	50	12
OISm 200/65	65	14
OISm 250/80	80	20
OISm 300/100	100	26
OISm 400/100	100	32
OISm 450/125	125	44
OISm 500/150	150	70
OISm 600/150	150	100
OISm 600/200	200	128
OISm 700/200	200	168
OISm 800/250	250	265

Конструкция шламоуловителя ОИСм

Корпус шламоотводителя представляет собой цилиндрический сосуд, оборудованный крышкой с воздушником сверху и шламовой камерой с дренажным патрубком снизу. В верхней части корпуса располагаются патрубки для входа и выхода рабочей среды, соединяющиеся с трубопроводов посредством фланцев или сварного соединения. Типовые шламоотводители OISm с условным проходом диаметром до 40 мм оборудованы патрубками под приварку для монтажа в трубопроводную систему (шламоотводители OISm под приварку), а устройства с диаметром условного прохода от 50 мм для этих целей оснащены фланцами (фланцевые шламоотводители OISm). По желанию заказчика мы можем сделать любой вариант присоединение устройства к трубопроводу независимо от его диаметра.

Внутренние устройства шламоотводителя: вкладыши с магнитами; перегородки, меняющие скорость и направление движения потока очищаемой среды; сетчатый фильтрующий элемент, расположенный перед патрубком выхода воды. Все внутренние элементы шламоуловителя являются съемными, что значительно упрощает эксплуатацию оборудования (очистку, ремонт, замену).
