Шламоотводители ФШМ в Узбекистане

Наше предприятие ООО «СТИЛСГРУПП» является заводом-изготовителем очистного оборудования и производит фильтры-шламоотводители магнитные ФШМ в Узбекистане производительностью от 26 до 2500 м3/ч с фланцевым или приварным соединением. Материал изготовления шламоотводителей ФШМ – углеродистая, низколегированная или нержавеющая сталь, в зависимости от требуемых эксплуатационных характеристик.

Линейка типоразмеров шламоотводителей ФШМ

Назначение и область применения ФШМ

Шламоотводитель магнитный сетевой ФШМ тонкой очистки предназначен для фильтрации воды и жидких сред от загрязняющих частиц мелкой дисперсности и примесей железа. Шламоотводы ФШМ устанавливаются на трубопроводах теплоснабжающих систем, на вводах в централизованные и индивидуальные тепловые пункты, на трубопроводах котельных. Применение магнитного шламоотводителя ФШМ позволяет обеспечить защиту трубопроводов и сетевого оборудования (котлов, подогревателей, теплообменников, насосов, КИП и ЗРА) от образования коррозийных отложений. ФШМ прекрасно справляется с очисткой рабочей среды от ржавчины, песка, шлама и металлических примесей. Сетевые шламоотводители ФШМ предназначены для работы с давлением до 1,6 МПа.

Устройство ФШМ

Конструктивно шламоотводитель ФШМ представляет собой цилиндрический сосуд со съемной крышкой сверху и эллиптическим днищем снизу. Для подвода и отвода рабочей среды корпус оборудован патрубками с фланцевым присоединением к трубопроводу (возможно изготовление шламоотводителей с патрубками под приварку). Внутренний съемный фильтрующий элемент из нержавеющей стали состоит из нескольких составляющих, а именно, из системы перфорированных перегородок, магнитных стержней в коррозионной оболочке и сетчатой фильтрующей кассеты.

Принцип действия фильтра-шламоотводителя

Одним из преимуществ шламоотводителя типа ФШМ является проста принципа его работы. Через входной патрубок вода (или другая очищаемая среда) проходит внутрь устройства, где скорость потока снижается при смене направления движения, задаваемого перфорированными перегородками. Под действием силы тяжести крупные частицы шлама оседают на дне фильтра. Далее очищаемая среда проходит через магнитные стержни, где избавляется от ферромагнетиков, которые притягиваются магнитами. И в завершении очистки для избавления от мелкодисперсных частиц воды проходит через кассету (сетчатый фильтр). Эффективность очистки воды шламоотводителем ФШМ составляет более 95 %.

Фотографии шламоотводителей ФШМ в Узбекистане

Шламоотводители ФШМ, фильтры-шламоотводители

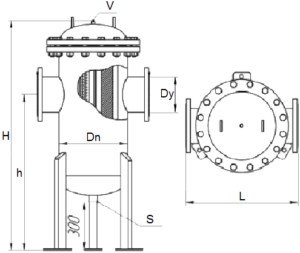

Характеристики и технические параметры шламоотводителей ФШМ

Наименование	Ду, мм	Производительность, м3/ч		Габариты, мм		Масса, кг
Наименование	Ду, мм	min	max	Длина, мм	Высота, мм	Масса, кг
ФШМ-40	40	3	12	400	470	44
ФШМ-50	50	4	18	400	470	46
ФШМ-65	65	7	31	400	520	51
ФШМ-80	80	10	42	400	570	59
ФШМ-100	100	15	64	520	620	90
ФШМ-125	125	20	90	520	800	135
ФШМ-150	150	30	145	600	1300	170
ФШМ-200	200	60	260	700	1430	244
ФШМ-250	250	98	450	840	1650	372
ФШМ-300	300	142	650	1000	2000	548
ФШМ-350	350	190	880	1200	2300	1270
ФШМ-400	400	250	1155	1200	2550	1410
ФШМ-500	500	300	1600	1400	3000	1850
ФШМ-600	600	350	2000	1600	3400	2400
ФШМ-700	700	400	2500	1570	3880	2620
ФШМ-800	800	450	3000	1800	3950	3380

Обслуживание

В процессе использования фильтр начинает заиливаться. Это фактор можно определить по показателю снижения расхода воды и при регулярном снижении напора в трубопроводе. В таком случае необходимо провести его чистку. Для этого нужно перекрыть подачу воды и открыть воздушные и сливные краны. После того как фильтр будет окончательно опустошен, потребуется снять крышку сверху. Когда ограничитель будет снят, можно достать картридж фильтрации. С помощью пластиковой щетки магнитная система и сетка промывается под проточной водой. После этого шламоотводитель собирается в обратном порядке. Если есть необходимость в осмотре стенок фильтра, то система перегородок может быть снята. Что касается периодичности очищения ФШМ, то этот показатель разный, все будет зависеть от того в какой степени загрязнения находится вода в системе.

Параметры работы магнитных шламоотводителей ФШМ:
