Линзовые компенсаторы в Узбекистане

Наше предприятие ООО «СтилсГрупп» в Узбекистане специализируется на производстве компенсаторов линзовых ОСТ, ПГВУ, КДМ, КЛО широко применяющихся при прокладке трубопроводов с водой, газом, воздухом и другими средами. Эти компенсаторы предназначены для компенсации напряжения, возникающего из-за температурных воздействий на трубопроводы. В компании ООО «СтилсГрупп» вы можете приобрести линзовые компенсаторы. Мы предлагаем собственное производство, низкие цены и доставку в регионы РФ и СНГ. Для заказа компенсаторов в Узбекистане просим отправить заявку по электронной почте info@steels-group.uz

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

Линзовые компенсаторы ПГВУ прямоугольные	Линзовые компенсаторы ПГВУ круглые	Угловые линзовые компенсаторы

Компенсаторы КЛО	Осевые линзовые компенсаторы	Компенсаторы КДМ

Конструктив линзовых компенсаторов

Конструкция всех типов линзовых компенсаторов в Узбекистане, за исключением некоторых деталей, одинакова. Основным рабочим элементом устройства является линза, которая предназначена для восприятия тепловой деформации трубопровода. Линза изготавливается из тонколистового металла толщиной 1-2 мм и имеет форму волны. Количество линз в компенсаторе может быть от 1 до 4, и с увеличением их числа возрастает компенсирующая способность устройства. Гибкий элемент компенсатора сваривается с направляющими патрубками или уголками для приварки. Все линзовые компенсаторы, кроме угловых, могут быть дополнены дренажной трубкой и направляющим стаканом для уменьшения гидравлического сопротивления и предотвращения образования отложений.

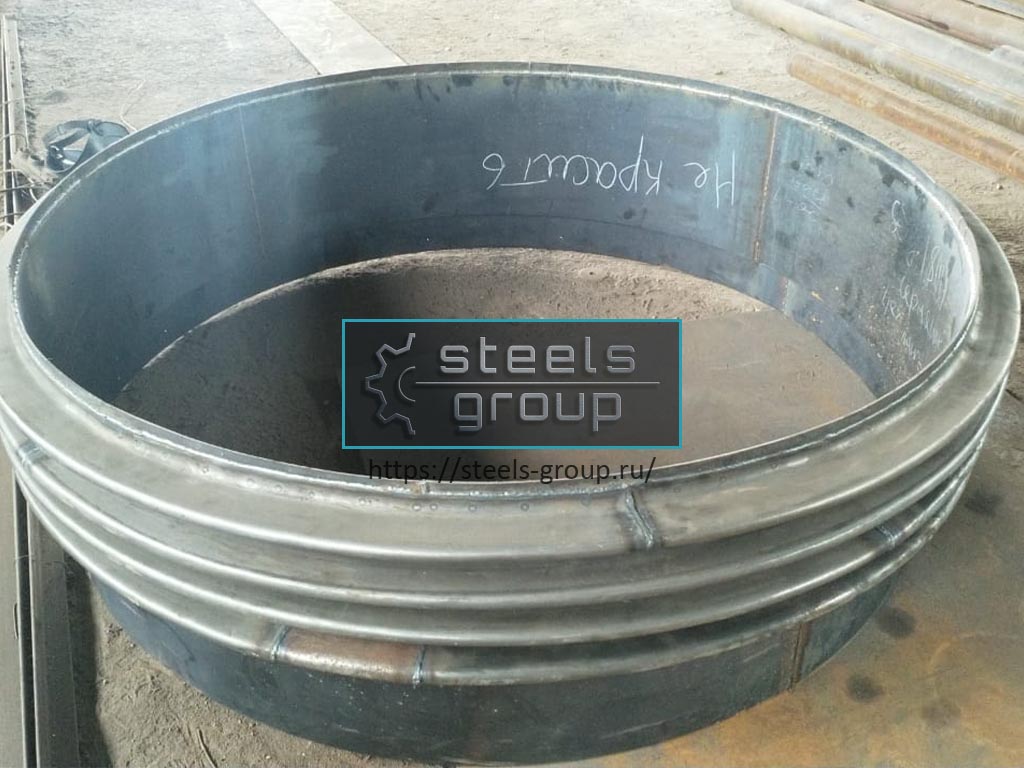

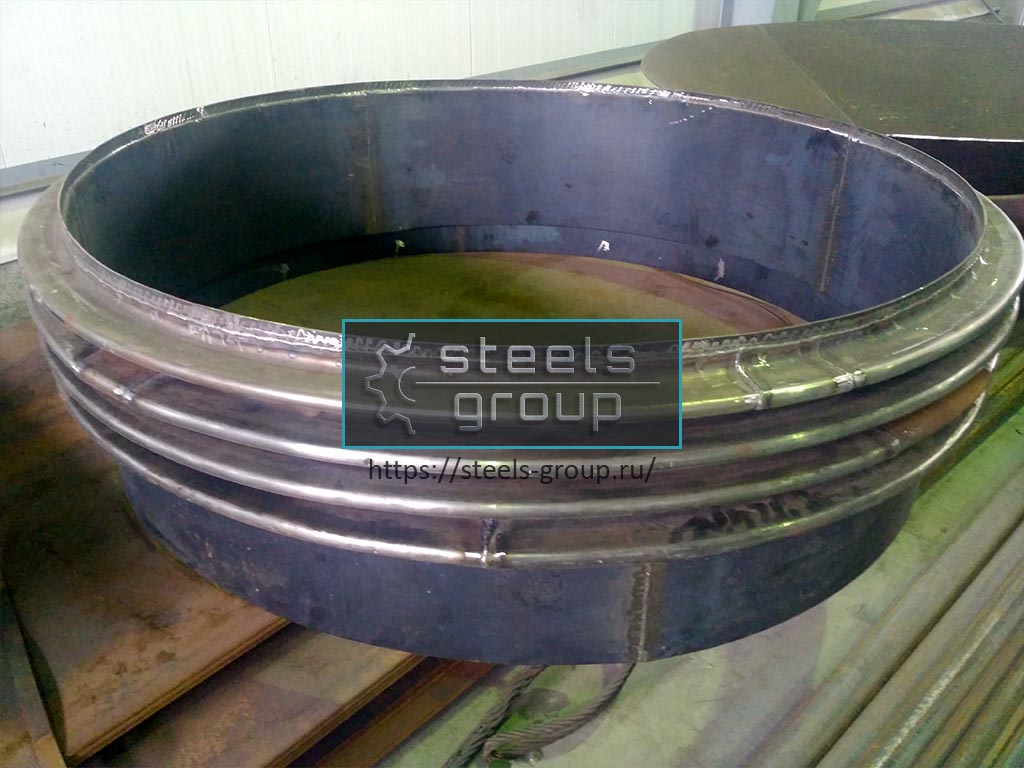

Фото линзовых компенсаторов нашего производства

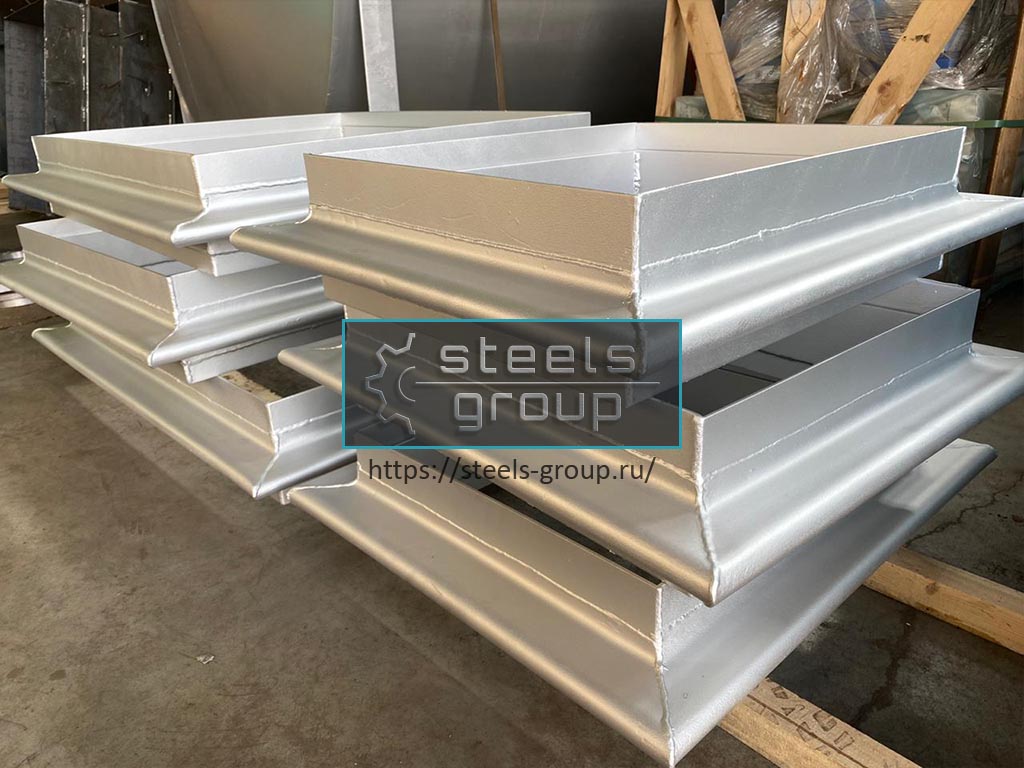

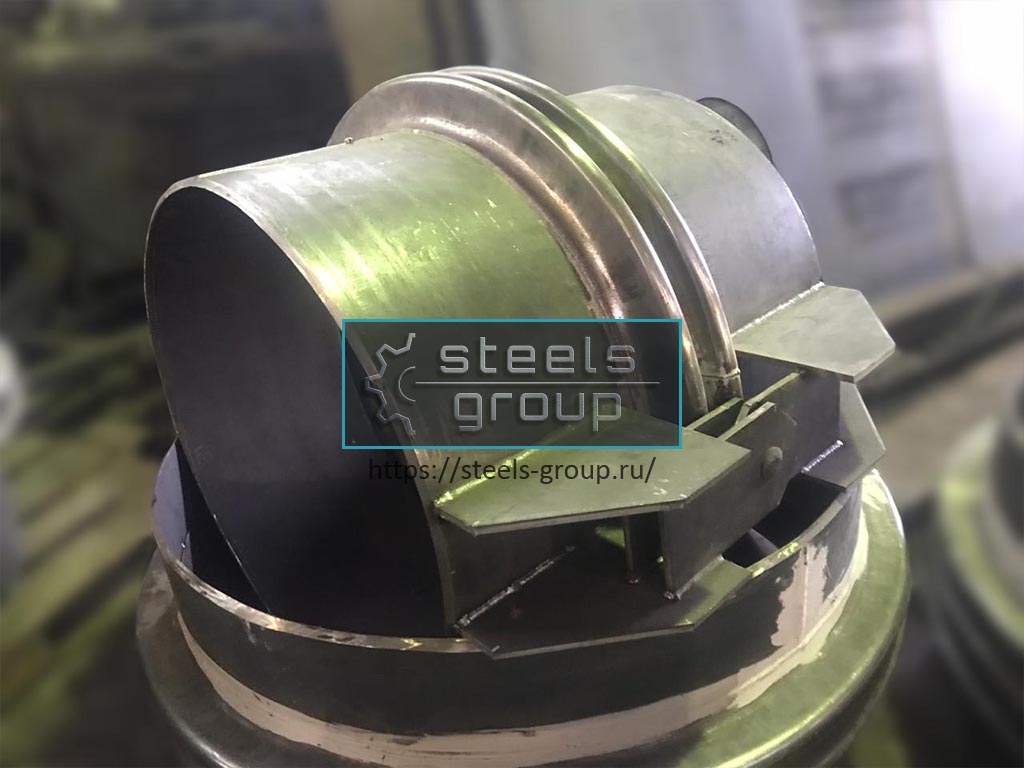

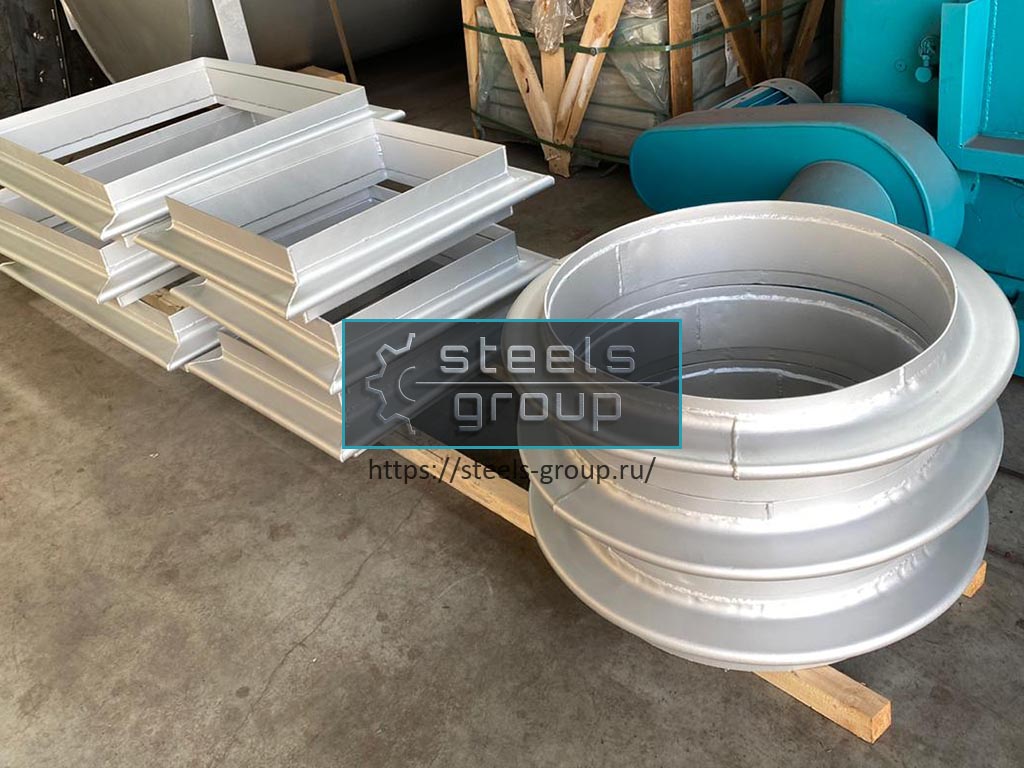

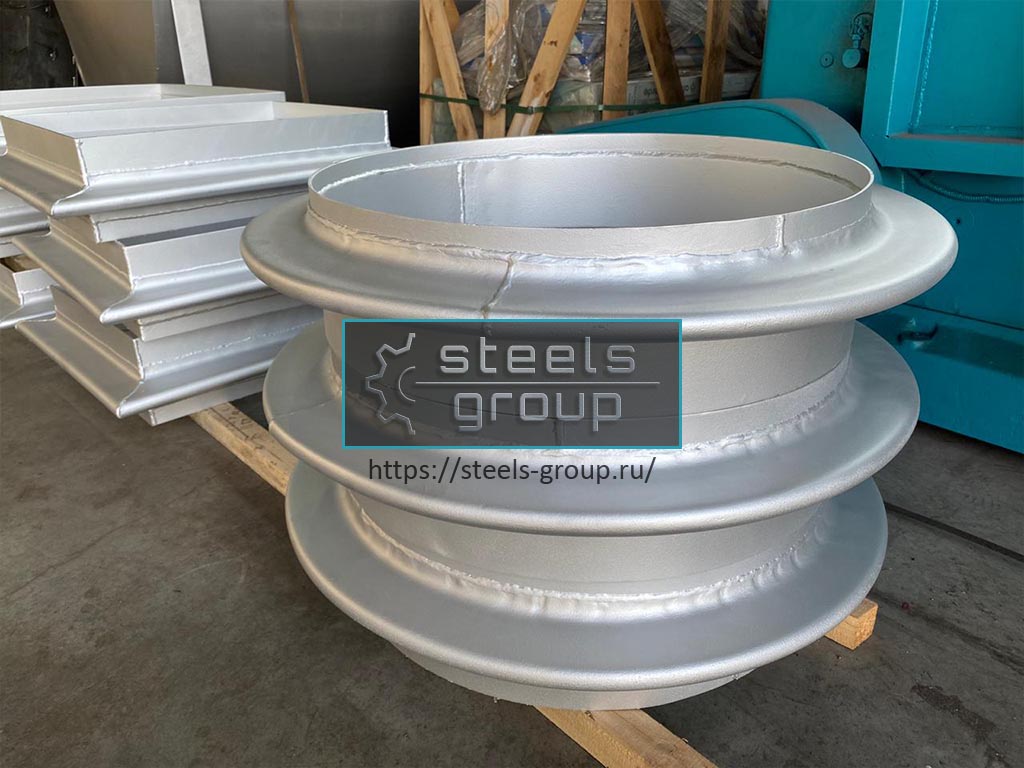

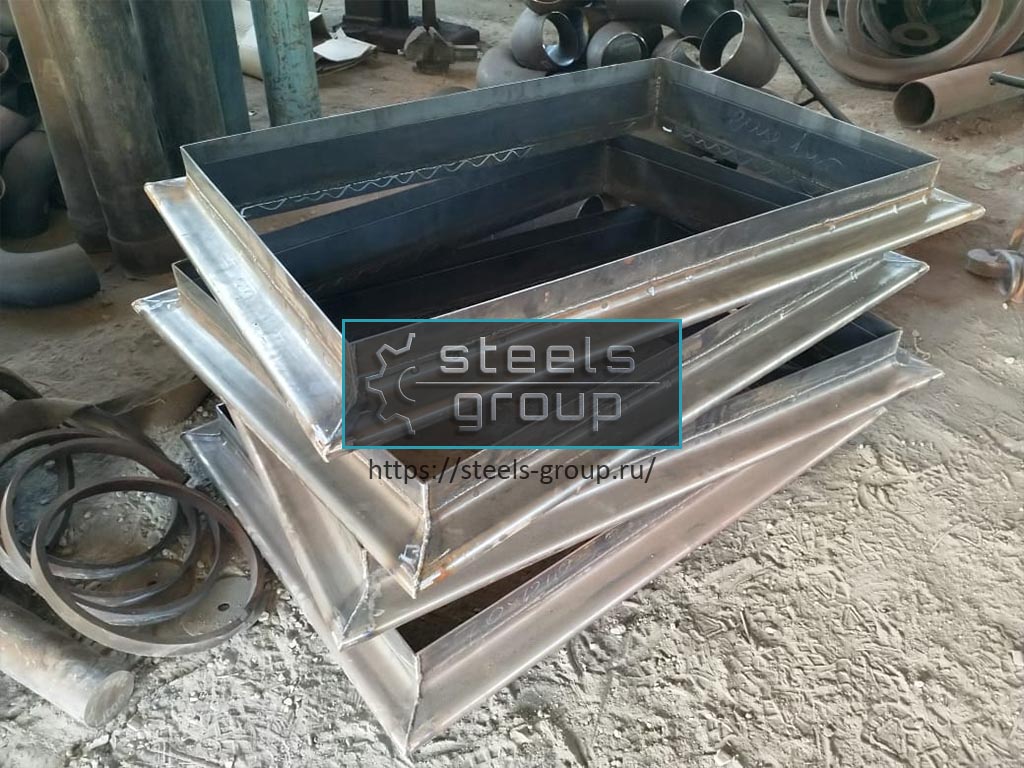

Компенсаторы линзовые прямоугольные и круглые

Классификация компенсаторов линзовых

Существуют различные виды линзовых компенсаторов:

Круглые компенсаторы изготавливаются в соответствии с нормативной документацией ПГВУ 242…245-92 и применяются на трубопроводах с условным диаметром 200…6000 мм при давлении не более 0,02 Мпа. Они работают на «сжатие-растяжение» в осевом направлении.
Прямоугольные компенсаторы изготавливаются по чертежам ПГВУ 246…249-92 и применяются на газовоздухопроводах с давлением не более 0,02 Мпа. Максимальный размер в свету таких компенсаторов составляет 7500х10000 мм, и они компенсируют линейные тепловые деформации коробов.
Осевые компенсаторы (КЛО) производятся в соответствии с требованиями ОСТ 34-10-569…572-93 и монтируются на трубопроводах с диаметром от 100 до 2200 мм и ограничением давления не более 1,6 Мпа. Компенсация тепловых расширений происходит в осевом направлении.
Угловые компенсаторы шарнирного типа изготавливаются в соответствии с ОСТ 34-10-573…576-93 и устанавливаются на трубопроводах с диаметром от 100 до 2200 мм при допустимом давлении не более 1,6 Мпа. Они компенсируют углы изгиба.

Особенности компенсаторов с линзами

Линзовые компенсаторы имеют ряд преимуществ:

Они обладают небольшими габаритными размерами и металлоемкостью.
Компенсаторы на приварке практически не требуют регулярного обслуживания, поэтому они могут использоваться при подземной прокладке трубопроводов и на эстакадах.
Перед монтажом компенсаторы проходят процесс «холодной растяжки», который позволяет увеличить их компенсирующую способность до 50-100% от исходной.
Компенсаторы с фланцевым подсоединением применяются в условиях высокосернистых и высокоабразивных теплоносителей, где требуется частая замена изношенного оборудования.
