Компенсаторы четырехлинзовые круглые ПГВУ 245-76, 245-86, 245-92

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

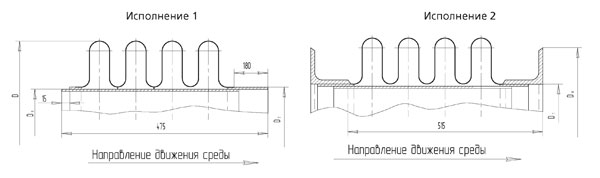

Компенсаторы линзовые круглые ПГВУ используют для того, чтобы компенсировать температурные удлинения газо- и воздухопроводах круглого сечения. Размеры: Dу 200 – 6000. Для компенсаторов, диаметр которых свыше 1000 мм изготовление возможно по двум типам:

1 тип – без фланца;
2 тип – с фланцем из равнобоких уголков.

ПГВУ 245-76, 245-86, 245-92 используют в неагрессивных и малоагрессивных средах, давление в которых до 0,015 МПа и температура среды – 10 до 425 °С.

Обозначение компенсаторов	Размеры, мм				Масса, кг
Обозначение компенсаторов	Проход условный, Dу	D	Dн	Dт	Исполнение 1	Исполнение 2
01 ПГВУ 245-76	200	382	219	230	18,41
02 ПГВУ 245-76	250	436	273	284	22,69
03 ПГВУ 245-76	300	488	325	336	26,62
04 ПГВУ 245-76	350	540	377	388	30,57
05 ПГВУ 245-76	400	589	426	437	34,42
06 ПГВУ 245-76	450	641	478	489	38,35
07 ПГВУ 245-76	500	693	530	541	42,34
08 ПГВУ 245-76	600	793	630	641	50,04
09 ПГВУ 245-76	700	883	720	731	56,94
10 ПГВУ 245-76	800	983	820	831	64,67
11 ПГВУ 245-76	900	1083	920	931	72,36
12 ПГВУ 245-76	1000	1183	1020	1031	80,03
13 ПГВУ 245-76	1100	1283	1120	1131	87,74	126,88
14 ПГВУ 245-76	1200	1383	1220	1231	95,43	137,92
15 ПГВУ 245-76	1300	1483	1320	1331	103,11	148,93
16 ПГВУ 245-76	1400	1583	1420	1431	110,75	159,94
17 ПГВУ 245-76	1600	1783	1620	1631	125,19	162,06
18 ПГВУ 245-76	1800	1983	1820	1831	141,59	204,15
19 ПГВУ 245-76	2000	2183	2020	2031	156,95	226,19
20 ПГВУ 245-76	2200	2383	2220	2231	172,31	246,26
21 ПГВУ 245-76	2400	2583	2420	2431	187,72	270,35
22 ПГВУ 245-76	2800	2983	2820	2831	218,47	314,49
23 ПГВУ 245-76	3200	3383	3220	3231	249,27	356,69
24 ПГВУ 245-76	3400	3583	3420	3431	264,64	380,74
25 ПГВУ 245-76	3600	3783	3620	3631	289,05	402,81
26 ПГВУ 245-76	3800	3983	3920	3831	295,43	424,90
27 ПГВУ 245-76	3950	4133	3970	3981	306,93	441,48
28 ПГВУ 245-76	4000	4183	4020	4031	310,80	446,97
29 ПГВУ 245-76	4200	4383	4220	4231	326,21	469,05
30 ПГВУ 245-76	4400	4583	4420	4431	341,55	491,11
31 ПГВУ 245-76	4500	4683	4520	4531	349,28	502,17
32 ПГВУ 245-76	4600	4783	4620	4631	355,96	513,20
33 ПГВУ 245-76	4800	4983	4820	4831	372,37	535,31
34 ПГВУ 245-76	5000	5183	5020	5031	387,75	557,42
35 ПГВУ 245-76	5200	5383	5220	5231	403,15	579,44
36 ПГВУ 245-76	5400	5583	5420	5431	418,49	601,49
37 ПГВУ 245-76	5600	5783	5620	5631	433,89	623,58
38 ПГВУ 245-76	5800	5983	5820	5831	449,29	645,69
39 ПГВУ 245-76	6000	6183	6020	6031	464,65	667,74
