Двухлинзовые прямоугольные компенсаторы ПГВУ 247-76, 247-86, 247-92

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

Компенсаторы двухлинзовые устанавливаются в трубопроводные системы, имеющие прямоугольную форму. Необходимы для того, чтобы обеспечивать работоспособность магистрали при изменении температурного режима движущегося газовоздушного потока, воспринимают необходимые нагрузки, не допускают деформирования конструкции в процессе эксплуатации. Производятся в двух вариантах:

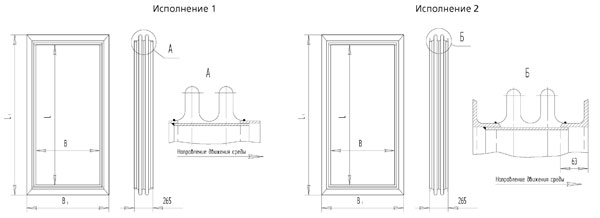

исполнение 1 – без фланца;
исполнение 2 – с фланцем из равнобоких уголков.

Могут использоваться в таких средах, как неагрессивные и малоагрессивные, давление в которых до 0,015 МПа и температура окр.среды — 10-425 °С.

Обозначение компенсатора	Размеры, мм					Масса, кг
Обозначение компенсатора	Проxод условный В×L	В	В1	L	L1	Исполнение 1	Исполнение 2
01 ПГВУ 247-86	300×400	308	475	408	575	19,9	32
02 ПГВУ 247-86	300×500			508	675	23,2	36
03 ПГВУ 247-86	300×600			608	775	25,4	41
04 ПГВУ 247-86	400×500	408	575	508	675	25,4	41
05 ПГВУ 247-86	400×600			608	775	28,2	45
06 ПГВУ 247-86	400×800			808	975	33,7	53
07 ПГВУ 247-86	500×600	508	675	608	775	31,0	49
08 ПГВУ 247-86	500×800	508	675	808	975	36,4	57
09 ПГВУ 247-86	500×1000	508	675	1008	1175	41,9	68
10 ПГВУ 247-86	600×800	608	775	808	975	39,3	61
11 ПГВУ 247-86	600×1000			1008	1175	44,8	72
12 ПГВУ 247-86	600×1200			1208	1375	50,0	79
13 ПГВУ 247-86	800×1000	808	975	1008	1175	50,0	79
14 ПГВУ 247-86	800×1200			1208	1375	55,5	86
15 ПГВУ 247-86	800×1600			1608	1775	66,6	103
16 ПГВУ 247-86	1000×1200	1008	1175	1208	1375	61,1	95
17 ПГВУ 247-86	1050×1350	1058	1225	1358	1525	66,6	103
18 ПГВУ 247-86	1000×1600	1008	1175	1608	1775	72,1	111
19 ПГВУ 247-86	1000×2000	1008	1175	2008	2175	83,1	128
20 ПГВУ 247-86	1200×1600	1208	1375	1608	1775	76,6	120
21 ПГВУ 247-86	1200×2000			2008	2175		137
22 ПГВУ 247-86	1200×2400			2408	2575		154
23 ПГВУ 247-86	1500×2750	1508	1675	2758	2925		181
24 ПГВУ 247-86	1600×2000	1608	1775	2008	2175		154
25 ПГВУ 247-86	1600×2400			2408	2575		170
26 ПГВУ 247-86	1600×3200			3208	3375		204
27 ПГВУ 247-86	2000×2400	2008	2175	2408	2575		187
28 ПГВУ 247-86	2000×3200			3208	3375		220
29 ПГВУ 247-86	2000×4000			4008	4175		256
30 ПГВУ 247-86	2400×3200	2408	2575	3208	3375		238
31 ПГВУ 247-86	2400×4000	2408	2575	4008	4175		270
32 ПГВУ 247-86	2500×4300	2508	2675	4308	4475		287
33 ПГВУ 247-86	2500×5000			5008	5175		317
34 ПГВУ 247-86	2500×5500			5508	5675		337
35 ПГВУ 247-86	2500×6800			6808	6975		391
36 ПГВУ 247-86	2500×7500			7508	7675		421
37 ПГВУ 247-86	2700×6000	2708	2875	6008	6175		367
38 ПГВУ 247-86	2800×4000	2808	2975	4008	4175		287
39 ПГВУ 247-86	3000×4300	3008	3175	4308	4475		308
40 ПГВУ 247-86	3000×6000	3008	3175	6008	6175		380
41 ПГВУ 247-86	3500×7000	3508	3675	7008	7175		443
42 ПГВУ 247-86	4000×7000	4008	4175	7008	7175		464
43 ПГВУ 247-86	4000×10000	4008	4175	10008	10175		588
44 ПГВУ 247-86	4600×9800	4608	4775	9808	9975		606
45 ПГВУ 247-86	5000×5000	5008	5175	5008	5175		421
46 ПГВУ 247-86	5000×7500			7508	7675		526
47 ПГВУ 247-86	5000×10000			10008	10175		631
48 ПГВУ 247-86	7500×10000	7508	7675	10008	10175		741
49 ПГВУ 247-86	7850×8000	7858	8025	8008	8175		668
