Однолинзовые прямоугольные компенсаторы ПГВУ 246-76, 246-86, 246-92

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

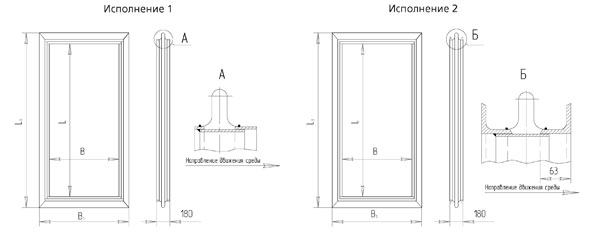

Данный вид компенсаторов необходим для того, чтобы компенсировать температурные удлинения в газо и воздухопроводах прямоугольной формы. Различают два вида исполнений:

без фланца;
с фланцем из равнобоких уголков.

Прямоугольные однолинзовые компенсаторы могут быть использоваты в таких условиях как: неагрессивные и малоагрессивные среды, у которых избыточное давление до 0,015 МПа и температура среды — 10 — 425 °С.

Обозначение компенсатора	Размеры, мм					Масса, кг
Обозначение компенсатора	Проxод условный В×L	В	В1	L	L1	Исполнение 1	Исполнение 2
01 ПГВУ 246-86	300×400	308	475	408	575	12,4	26
02 ПГВУ 246-86	300×500			508	675	14,6	29
03 ПГВУ 246-86	300×600			608	775	16,2	32
04 ПГВУ 246-86	400×500	408	575	508	675	16,2	32
05 ПГВУ 246-86	400×600			608	775	17,9	35
06 ПГВУ 246-86	400×800			808	975	21,4	42
07 ПГВУ 246-86	500×600	508	675	608	775	19,7	39
08 ПГВУ 246-86	500×800			808	975	23,0	45
09 ПГВУ 246-86	500×1000			1008	1175	26,6	54
10 ПГВУ 246-86	600×800	608	775	808	975	25,0	49
11 ПГВУ 246-86	600×1000			1058	1175	28,4	58
12 ПГВУ 246-86	600×1200			1208	1375	31,8	63
13 ПГВУ 246-86	800×1000	808	975	1008	1175	31,8	63
14 ПГВУ 246-86	800×1200			1208	1375	35,3	69
15 ПГВУ 246-86	800×1600			1608	1775	42,3	82
16 ПГВУ 246-86	1000×1200	1008	1175	1208	1375	39,0	75
17 ПГВУ 246-86	1050×1350	1058	1225	1358	1525	42,3	82
18 ПГВУ 246-86	1000×1600	1008	1175	1608	1775	45,8	89
19 ПГВУ 246-86	1000×2000	1008	1175	2008	2175	52,7	102
20 ПГВУ 246-86	1200×1600	1208	1375	1608	1775	49,2	95
21 ПГВУ 246-86	1200×2000			2008	2175		108
22 ПГВУ 246-86	1200×2400			2408	2575		122
23 ПГВУ 246-86	1500×2750	1508	1675	2758	2925		143
24 ПГВУ 246-86	1600×2000	1608	1775	2008	2175		122
25 ПГВУ 246-86	1600×2400			2408	2575		135
26 ПГВУ 246-86	1600×3200			3208	3375		156
27 ПГВУ 246-86	2000×2400	2008	2175	2408	2575		148
28 ПГВУ 246-86	2000×3200			3208	3375		169
29 ПГВУ 246-86	2000×4000			4008	4175		201
30 ПГВУ 246-86	2400×3200	2408	2575	3208	3375		184
31 ПГВУ 246-86	2400×4000	2408	2575	4008	4175		214
32 ПГВУ 246-86	2500×4300	2508	2675	4308	4475		228
33 ПГВУ 246-86	2500×5000	2508	2675	5008	5175		251
34 ПГВУ 246-86	2500×5500	2508	2675	5508	5675		268
35 ПГВУ 246-86	2500×6800	2508	2675	6808	6975		310
36 ПГВУ 246-86	2500×7500			7508	7675		334
37 ПГВУ 246-86	2700×6000	2708	2875	6008	6175		291
38 ПГВУ 246-86	2800×4000	2808	2975	4008	4175		228
39 ПГВУ 246-86	3000×4300	3008	3175	4308	4475		245
40 ПГВУ 246-86	3000×6000	3008	3175	6008	6175		300
41 ПГВУ 246-86	3500×7000	3508	3675	7008	7175		350
42 ПГВУ 246-86	4000×7000	4008	4175	7008	7175		367
43 ПГВУ 246-86	4000×10000	4008	4175	10008	10175		466
44 ПГВУ 246-86	4600×9800	4608	4775	9808	9975		479
45 ПГВУ 246-86	5000×5000	5008	5175	5008	5175		334
46 ПГВУ 246-86	5000×7500			7508	7675		417
47 ПГВУ 246-86	5000×10000			10008	10175		499
48 ПГВУ 246-86	7500×10000	7508	7675	10008	10175		574
49 ПГВУ 246-86	7850×8000	7858	8025	8008	8175		530
