Трехлинзовые прямоугольные компенсаторы ПГВУ 248-76, 248-86, 248-92

ВНИМАНИЕ!!! Минимальная стоимость заказа — от 500 000 руб.

Компенсаторы трехлинзовые прямоугольной формы надежно защищают от порывов трубопроводную конструкцию и оберегают установленное там оборудование от выхода из строя. Служат для компенсации длины, перемещений в разных плоскостях и температурных расширений, которые возникают при транспортировке рабочих сред в газовоздушных и вентиляционных системах. Они также устраняют деформаций и вибрации, способствуют восприятию нагрузки максимальной величины. Компенсаторы выпускаются в двух вариантах

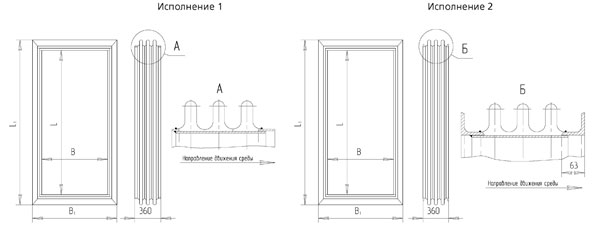

Вариант 1 – без фланца;
Вариант 2 – с фланцем из равнобоких уголков.

ПГВУ 248-76, 248-86, 248-92 могут быть использованы в неагрессивных и малоагрессивных средах, давление в которых до 0,015 МПа и температура среды — 10 — 425 °С.

Обозначение компенсатора	Размеры, мм					Масса, кг
Обозначение компенсатора	Проход условный В×L	В	В1	L	L1	Исполнение 1	Исполнение 2
01 ПГВУ 248-86	300×400	308	475	408	575	28	41
02 ПГВУ 248-86	300×500			508	675	32	47
03 ПГВУ 248-86	300×600			608	775	35	52
04 ПГВУ 248-86	400×500	408	575	508	675	35	52
05 ПГВУ 248-86	400×600			608	775	39	58
06 ПГВУ 248-86	400×800			808	975	46	68
07 ПГВУ 248-86	500×600	508	675	608	775	43	63
08 ПГВУ 248-86	500×800			808	975	50	74
09 ПГВУ 248-86	500×1000			1008	1175	58	87
10 ПГВУ 248-86	600×800	608	775	808	975	54	79
11 ПГВУ 248-86	600×1000			1058	1175	62	92
12 ПГВУ 248-86	600×1200			1208	1375	69	102
13 ПГВУ 248-86	800×1000	808	975	1008	1175	69	102
14 ПГВУ 248-86	800×1200			1208	1375	76	111
15 ПГВУ 248-86	800×1600			1608	1775	91	133
16 ПГВУ 248-86	1000×1200	1008	1175	1208	1375	84	122
17 ПГВУ 248-86	1050×1350	1058	1225	1358	1525	91	133
18 ПГВУ 248-86	1000×1600	1008	1175	1608	1775	99	143
19 ПГВУ 248-86	1000×2000	1008	1175	2008	2175	114	165
20 ПГВУ 248-86	1200×1600	1208	1375	1608	1775	106	154
21 ПГВУ 248-86	1200×2000			2008	2175		175
22 ПГВУ 248-86	1200×2400			2408	2575		197
23 ПГВУ 248-86	1500×2750	1508	1675	2758	2925		232
24 ПГВУ 248-86	1600×2000	1608	1775	2008	2175		197
25 ПГВУ 248-86	1600×2400			2408	2575		219
26 ПГВУ 248-86	1600×3200			3208	3375		262
27 ПГВУ 248-86	2000×2400	2008	2175	2408	2575		240
28 ПГВУ 248-86	2000×3200			3208	3375		283
29 ПГВУ 248-86	2000×4000			4008	4175		326
30 ПГВУ 248-86	2400×3200	2408	2575	3208	3375		307
31 ПГВУ 248-86	2400×4000	2408	2575	4008	4175		347
32 ПГВУ 248-86	2500×4300	2508	2675	4308	4475		369
33 ПГВУ 248-86	2500×5000			5008	5175		407
34 ПГВУ 248-86	2500×5500			5508	5675		434
35 ПГВУ 248-86	2500×6800			6808	6975		503
36 ПГВУ 248-86	2500×7500			7508	7675		541
37 ПГВУ 248-86	2700×6000	2708	2875	6008	6175		471
38 ПГВУ 248-86	2800×4000	2808	2975	4008	4175		369
39 ПГВУ 248-86	3000×4300	3008	3175	4308	4475		396
40 ПГВУ 248-86	3000×6000	3008	3175	6008	6175		488
41 ПГВУ 248-86	3500×7000	3508	3675	7008	7175		568
42 ПГВУ 248-86	4000×7000	4008	4175	7008	7175		595
43 ПГВУ 248-86	4000×10000	4008	4175	10008	10175		756
44 ПГВУ 248-86	4600×9800	4608	4775	9808	9975		777
45 ПГВУ 248-86	5000×5000	5008	5175	5008	5175		541
46 ПГВУ 248-86	5000×7500			7508	7675		675
47 ПГВУ 248-86	5000×10000			10008	10175		810
48 ПГВУ 248-86	7500×10000	7508	7675	10008	10175		927
49 ПГВУ 248-86	7850×8000	7858	8025	8008	8175		858
