Компенсаторы сильфонные ОПНР с патрубками под приварку

Осевой сильфонный компенсатор ОПНР, с увеличенной амплитудой осевого хода, используется для снятия значительных линейных и небольших угловых деформаций трубопроводов с наружным диаметром 57…1420 мм. Предельно допустимое давление рабочей среды — 25 кгс/см². По желанию заказчика ОПНР может дополнительно комплектоваться наружным кожухом и внутренней защитной гильзой. Материальное исполнение деталей зависит от условий эксплуатации и параметров перемещаемой среды.

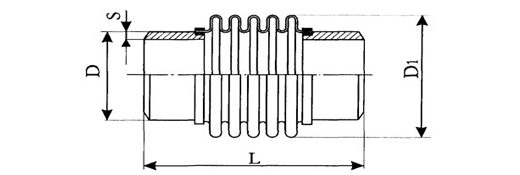

Особенности конструкции ОПНР

Характеристики компенсаторов ОПНР

Условное обозначение сильфонный компенсатор ОПНР	Условное давление, PN, МПа (кгс/см²)	Условный диаметр, DN, мм	Размеры, мм сильфонный компенсатор ОПНР				Жесткость осевого хода, С_λ, кН/м (кгс/см)	Масса, кг
Условное обозначение сильфонный компенсатор ОПНР	Условное давление, PN, МПа (кгс/см²)	Условный диаметр, DN, мм	D	S	D₁	L	Жесткость осевого хода, С_λ, кН/м (кгс/см)	Масса, кг
ОПНР-16-125-130	1,6 (16)	125	133	4	171	409	29,9 (299)	6,3
ОПНР-16-150-150		150	159	4,5	203	402	26,7 (267)	7,9
ОПНР-16-200-160		200	219	6	259	453	34,9 (349)	16
ОПНР-16-250-180		250	273	7	319	634	31,5 (315)	33
ОПНР-16-300-190		300	325		373	655	28,9 (289)	41
ОПНР-16-350-190		350	377		431	664	36 (360)	49
ОПНР-16-400-200		400	426		485	693	39,1 (391)	71
ОПНР-16-500-210		500	530	8	600	682	60,8 (608)	85
ОПНР-16-600-220		600	630		706	695	61,3 (613)	112
ОПНР-16-700-220		700	720		797	698	69,8 (698)	140
ОПНР-16-800-240		800	820		911	726	63,7 (637)	158
ОПНР-16-900-260		900	920	10	1015	704	70,6 (706)	194
ОПНР-16-1000-260		1000	1020	10	1117	726	87,2 (872)	229
ОПНР-16-1200-260		1200	1220	12	1319	726	104,4 (1044)	323
ОПНР-16-1400-260		1400	1420	14	1522	732	129,5 (1295)	408
ОПНР-25-50-80	2,5 (25)	50	57	3,5	105	382	24,2 (242)	3,2
ОПНР-25-65-80		65	76		105	382	24,2 (242)	2,8
ОПНР-25-80-90		80	89		120	395	22,2 (222)	3,4
ОПНР-25-100-120		100	108	4	143	409	29,1 (291)	4,9
ОПНР-25-125-130		125	133	4	172	410	29,9 (299)	7,1
ОПНР-25-150-150		150	159	4,5	204	412	26,7 (267)	8,9
ОПНР-25-200-160		200	219	6	261	463	34,9 (349)	17
ОПНР-25-250-180		250	273	7	319	644	31,5 (315)	34
ОПНР-25-300-190		300	325		374	656	36,1 (361)	44
ОПНР-25-350-190		350	377		431	682	50,4 (504)	55
ОПНР-25-400-200		400	426		485	705	65,1 (651)	78
ОПНР-25-500-210		500	530	8	600	692	74,3 (743)	95
ОПНР-25-600-220		600	630		706	713	73,6 (736)	124
ОПНР-25-700-220		700	720		797	714	88,9 (889)	152
ОПНР-25-800-240		800	820		911	743	81,1 (811)	184
ОПНР-25-900-260		900	920	10	1015	719	102,8 (1028)	230
ОПНР-25-1000-260		1000	1020	10	1117	742	104,5 (1045)	275
ОПНР-25-1200-260		1200	1220	14	1319	742	125,1 (1251)	378
ОПНР-25-1400-260		1400	1420	14	1522	750	161,6 (1616)	475

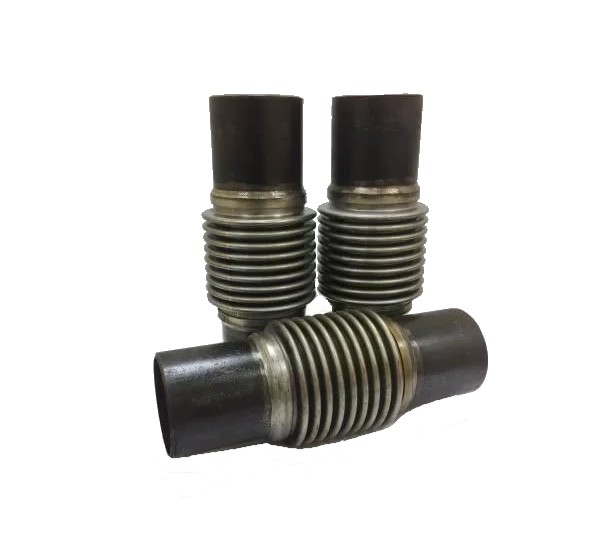

Производство компенсаторов ОПНР

«СтилсГрупп» предлагает купить компенсаторы ОПНР по самым привлекательным ценам. Вас не устраивает строительная длина компенсатора или толщина его деталей? Компания пойдет Вам навстречу и изготовит нестандартное оборудование по предоставленным заказчиком чертежам.
