Сальник набивной по серии ТМ-90 длина L=300 мм, Dу от 50 до 1400 мм

Производство нашей компании занимается изготовлением стандартных и нестандартных сальников набивных. Стандартные сальники серии 5.900-2, а нестандартные — по чертежам заказчика.

Сальники набивные необходимы для того, чтобы проделать отверстие в стене водопроводно-канализационного сооружения для прохода металлических труб.

Применять сальники можно в случае, если на них не действует давление свыше 0.1 Мпа (10 м вод.ст.) и температура не превышает +50 ºC при отсутствии агрессивных сред.

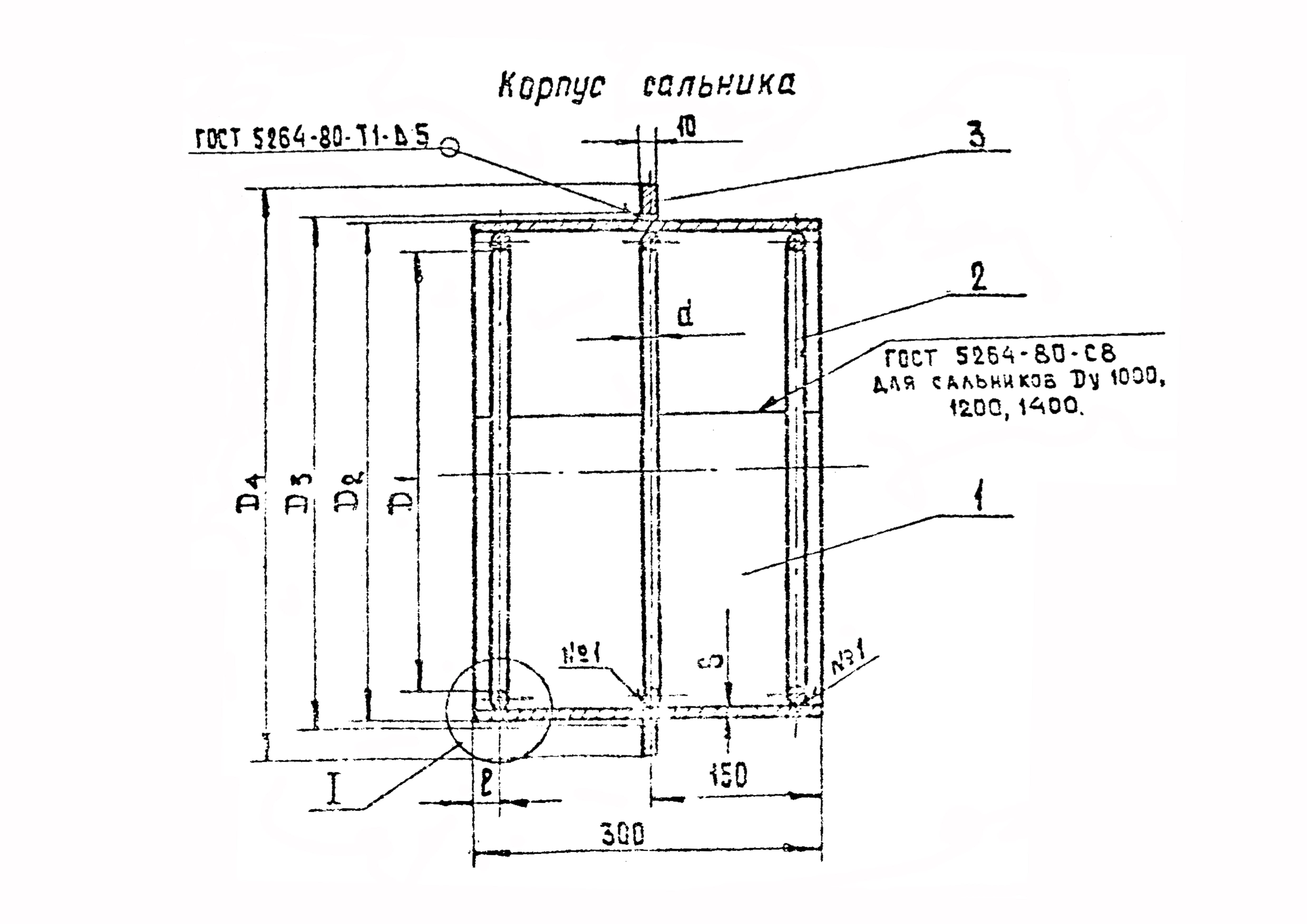

Чертеж сальника ТМ90

Таблица технических характеристик сальника набивного ТМ 90

Обозначение сальника	D условного прохода	D	Масса сальника, кг
ТМ 90	Dy 50	57	7,0
ТМ 90-01	Dy 80	89	8,7
ТМ 90-02	Dy 100	108	10,4
ТМ 90-03	Dy 125	133	17,9
ТМ 90-04	Dy 150	159	25,5
ТМ 90-05	Dy 200	219	30,6
ТМ 90-06	Dy 250	273	34,1
ТМ 90-07	Dy 300	325	42,5
ТМ 90-08	Dy 350	377	54,1
ТМ 90-09	Dy 400	426	57,3
ТМ 90-10	Dy 500	530	70,9
ТМ 90-11	Dy 600	630	82,1
ТМ 90-12	Dy 700	720	98,9
ТМ 90-13	Dy 800	820	112,3
ТМ 90-14	Dy 900	920	124,1
ТМ 90-15	Dy 1000	1020	144,5
ТМ 90-16	Dy 1200	1220	171,3
ТМ 90-17	Dy 1400	1420	198,1

Набивные сальники серии ТМ 90 с длиной корпуса L=300 предназначены для пропуска труб различных диаметров (от 50 до 1400 мм) через стены сооружений. Шифр сальника соответствует Ду пропускаемой через него трубы.

Для обеспечения надежной установки сальника его необходимо приварить к горизонтальной и вертикальной арматуре бетонной стены.

Расстояние между сальником и трубой должно быть заполнено пеньковой прядью, пропитанной битумом. Для пропитки пряди следует использовать раствор битума и бензина. После пропитки прядь следует просушить.

Волокно асбеста перед использованием необходимо распустить, удалить комки и посторонние примеси. Раствор асбестового волокна и цемента следует тщательно перемешать до получения однородной массы и использовать до начала схватывания цемента (не позднее 30 минут). Для ускорения процесса зачеканку асбоцементной смеси в набивных сальниках диаметром 500 мм и более необходимо производить двумя чеканщиками одновременно.

D₁	D₂	D₃	D₄	S	a	l	l₁	Lразв. поз.2
89	114	116	185	4,5	7	15	20	300
115	140	142	215					382
140	165	167	240					460
191	219	221	290	6				620
239	273	275	345		10			780
239	273	275	345					780
291	325	327	395					945
382	426	428	500		15	20		1245
430	478	480	550	8				1395
484	530	532	600	7				1562
584	630	632	735	7			25	1880
672	720	722	810	8			25	2155
772	820	823	920				30	2470
872	920	923	1030					2785
972	1020	1023	1130					3098
1070	1120	1123	1230	9				3405
1270	1320	1323	1430					4032
1470	1520	1523	1630					4660
