Сальник набивной ТМ 91 длина L=500 Dу от 50 до 1400 мм
Наша компания выпускает стандартные и нестандартные набивные сальники. Стандартные сальники соответствуют серии 5.900-2, а нестандартные изготавливаются по чертежам, предоставленным Заказчиком.
Такие сальники применяются для пропуска металлических труб через стены водопроводной и канализационной инфраструктуры. Они могут использоваться при перепаде давления на сальнике не выше 0,1 МПа (10 м водного столба) и температуре не выше +50 ºС при неагрессивных средах. Уникальность текста: 93%
В серии разработаны набивные сальники серии ТМ 91 с длиной корпуса L=500 для пропуска через стены сооружений труб с условным проходом Ду 50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм.
Шифр сальника соответствует Ду пропускаемой через него трубы.
Указания по установке сальников
Для предохранения корпуса набивного сальника от смещения его необходимо надежно приварить к проходящей рядом горизонтальной и вертикальной арматуре при бетонировании.
Расстояние между пропускаемой трубой и корпусом сальника плотно набивается пеньковой прядью с битумной пропиткой, предварительно скрученной в жгут. Битумную пропитку пряди следует производить путем пропитки ее в нефтяном битуме, разведенном в бензине (состав по массе: битума — 5%, бензина – 95%). После пропитки пряди и удаления излишков раствора битума прядь необходимо просушить.
Асбестовое волокно до употреблением распустить и просушить, удалить комки и посторонние примеси. Раствор цемента и асбестовое волокно тщательно перемешать до получения однородной массы перед добавлением воды. Асбоцементная смесь должна быть употреблена до начала схватывания цемента (не позднее 30 мин.). Зачеканку асбоцементной смеси в набивных сальниках 500 мм и более для ускорения процесса должны производить два чеканщика одновременно снизу и сверху трубы.

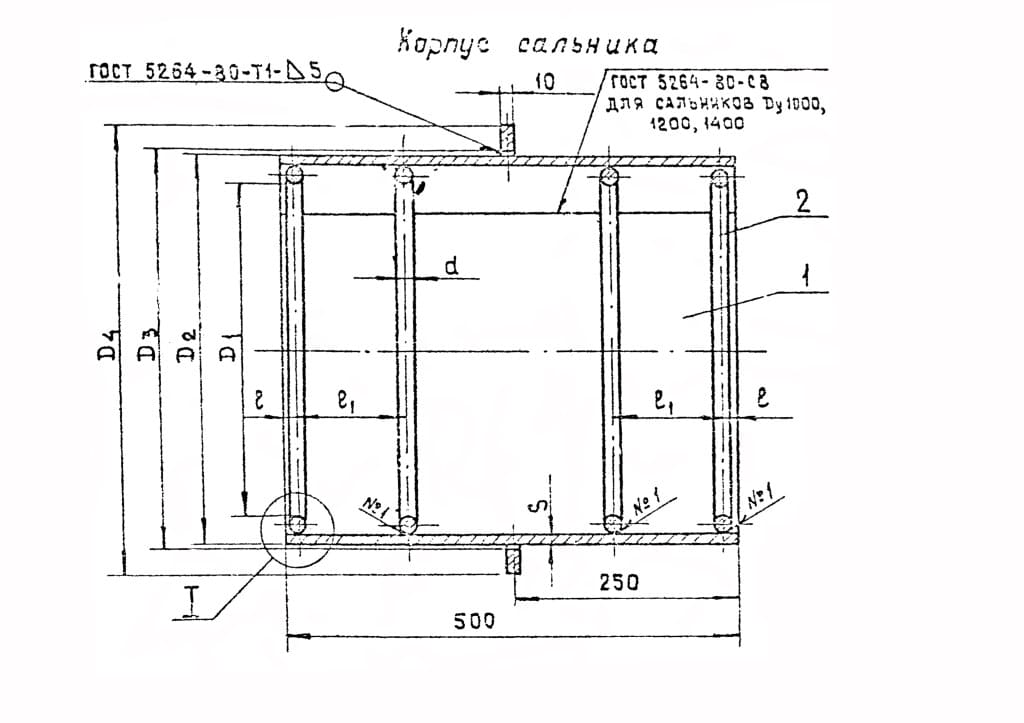

Таблица основных размеров ТМ -90
Основные размеры сальника
D1
D2
D3
D4
S
a
l
l1
l2
Lразв. поз.2
89
114
116
185
4,5
7
15
120
20
300
115
140
142
215
382
140
165
167
240
460
191
219
221
290
6
620
239
273
275
345
10
780
239
273
275
345
780
291
325
327
395
945
382
426
428
500
15
20
1245
430
478
480
550
8
1395
484
530
532
600
7
1562
584
630
632
735
180
25
1880
672
720
722
810
8
2155
772
820
823
920
30
2470
872
920
923
1030
2785
972
1020
1023
1130
3098
1070
1120
1123
1230
9
3405
1270
1320
1323
1430
4032
1470
1520
1523
1630
4660
Условные обозначения:
D трубы — условный проход пропускаемой трубы, мм
D1 — диаметр пропускаемой трубы (наружный), мм
D2 — диаметр сальника (наружный), мм
D3 — диаметр сальника с толщиной сварного шва для ребер, мм
